led封装

LED(Light Emitting Diode，发光二极管)是一种罕见的半导体器件，其具备高效节能、长寿命和环保等长处，在照明、显现和通讯等范畴获得普遍利用。

LED封装是指将发光二极管芯片与撑持电路、散热布局等元件停止组装，并经由进程封装资料停止密封，以供给掩护和散热的进程。LED的封装不只请求能够或许掩护灯炷，并且还要能够或许透光。

封装不只影响LED的外观和光学机能，还间接影响其利用寿命和靠得住性。按照封装情势和资料的差别，LED封装能够分为多品种型，如球形封装、贴片封装、模块封装等。同时，封装资料的挑选也长短常首要的，罕见的封装资料有无机资料、无机资料和复合资料等。

大功率LED封装因为布局和工艺庞杂，并间接影响到LED的利用机能和寿命，出格是大功率白光LED封装更是研讨热门中的热门。

LED封装的功效首要包含：

1.机器掩护，以进步靠得住性；

2.增强散热，以下降芯片结温，进步LED机能；

3.光学节制，进步出光效力，优化光束散布；

4.供电办理，包含交换/直流改变，和电源节制等。

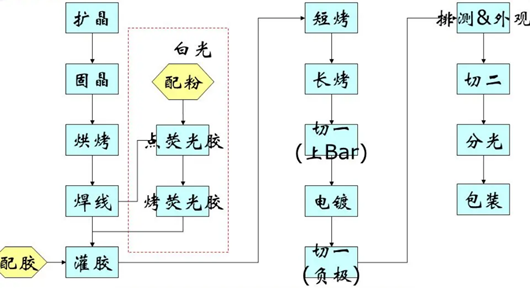

led封装工艺流程图

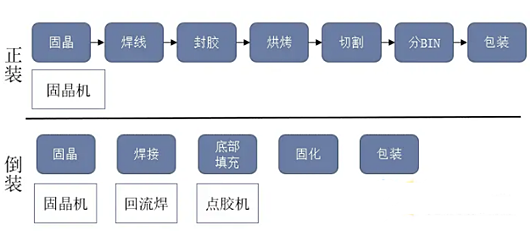

LED封装工艺首要分为正装和倒装，此中正装为工艺流程为固晶机固晶、焊线、封胶、烘烤、切割、分BIN、包装；倒装工艺流程为固晶机固晶、回流焊焊接、点胶机底部添补、固化、包装。

LED封装流程

固晶--焊线--灌胶（模压）--切割（分手）--分光--包装

固晶：浅显的说是用固晶胶（银胶，绝缘胶）把芯片粘在支架上，而后把胶水烤干后，进入下工序。

焊线：是用金线把芯片上的正负极与支架毗连起来。

灌胶：又叫点胶，是用胶水（环氧胶、硅胶）点进杯口，而后烘烤。模压，首要是针对PCB板材。

切割：（分手） 是把资料分红一颗一颗的。

分光：按照客户须要，分出客户所要的色温。

包装：分卷带包装，和散装（包装钱资料除湿）。

LED封装工艺申明

1.芯片的查验--镜检：

资料外表是不是无机器毁伤及麻点麻坑

芯片尺寸及电极巨细是不是合适工艺请求

电极图案是不是完全

2.扩片

因为LED芯片在划片后仍然摆列慎密间距很小(约0.1mm),倒霉于后工序的操纵。咱们接纳扩片机对黏结芯片的膜停止扩大,是LED芯片的间距拉伸到约0.6mm。也能够接纳手工扩大,但很轻易形成芯片掉落华侈等不良题目。

3.点胶

在LED支架的响应地位点上银胶或绝缘胶。

(对GaAs、SiC导电衬底,具备反面电极的红光、黄光、黄绿芯片,接纳银胶。对蓝宝石绝缘衬底的蓝光、绿光LED芯片,接纳绝缘胶来牢固芯片。)

工艺难点在于点胶量的节制,在胶体高度、点胶地位均有具体的工艺请求。

因为银胶和绝缘胶在储存和利用均有严酷的请求,银胶的醒料、搅拌、利用时候都是工艺上必须注重的事变。

4.备胶

和点胶相反,备胶是用备胶机先把银胶涂在LED反面电极上,而后把背部带银胶的LED装置在LED支架上。备胶的效力远高于点胶,但不是一切产物均合用备胶工艺。

5.手工刺片

将扩大后LED芯片(备胶或未备胶)安顿在刺片台的夹具上,LED支架放在夹具底下,在显微镜下用针将LED芯片一个一个刺到响应的地位上。手工刺片和主动装架比拟有一个益处,便于随时改换差别的芯片,合用于须要装置多种芯片的产物。

6.主动装架

主动装架实在是连系了沾胶(点胶)和装置芯片两大步骤,先在LED支架上点上银胶(绝缘胶),而后用真空吸嘴将LED芯片吸起挪动地位,再安顿在响应的支架地位上。

主动装架在工艺上首要要熟习装备操纵编程,同时对装备的沾胶及装置精度停止调剂。在吸嘴的选用上尽可能选用胶木吸嘴,避免对LED芯片外表的毁伤,出格是兰、绿色芯片必须用胶木的。因为钢嘴会划伤芯片外表的电流分散层。

7.烧结

烧结的目标是使银胶固化,烧结请求对温度停止监控,避免批次性不良。

银胶烧结的温度普通节制在150℃,烧结时候2小时。按照现实环境能够调剂到绝缘胶普通150℃,1小时。

银胶烧结烘箱的必须按工艺请求隔2小时(或1小时)翻开改换烧结的产物,中间不得随便翻开。烧结烘箱不得再其他用处,避免净化。

8.压焊

压焊的目标将电极引到LED芯片上,实现产物表里引线的毗连任务。

LED的压焊工艺有金丝球焊和铝丝压焊两种。右图是铝丝压焊的进程,先在LED芯片电极上压上第一点,再将铝丝拉到响应的支架上方,压上第二点后扯断铝丝。金丝球焊进程则在压第一点前先烧个球,其他进程近似。

压焊是LED封装手艺中的关头关键,工艺上首要须要监控的是压焊金丝(铝丝)拱丝形状,焊点形状,拉力。

对压焊工艺的深切研讨触及到多方面的题目,如金(铝)丝资料、超声功率、压焊压力、劈刀(钢嘴)选用、劈刀(钢嘴)活动轨迹等等。

9.点胶封装

LED的封装首要有点胶、灌封、模压三种。

根基上工艺节制的难点是气泡、多缺料、斑点。设想上首要是对资料的选型,选用连系杰出的环氧和支架。(普通的LED没法经由进程气密性实验)如右图所示的TOP-LED和Side-LED合用点胶封装。

手动点胶封装对操纵程度请求很高(出格是白光LED),首要难点是对点胶量的节制,因为环氧在利用进程中会变稠。白光LED的点胶还存在荧光粉积淀致使出光色差的题目。

10.灌胶封装

Lamp-LED的封装接纳灌封的情势。灌封的进程是先在LED成型模腔内注入液态环氧,而后拔出压焊好的LED支架,放入烘箱让环氧固化后,将LED从模腔中脱出即成型。

11.模压封装

将压焊好的LED支架放入模具中,将高低两副模具用液压机合模并抽真空,将固态环氧放入注胶道的进口加热用液压顶杆压入模具胶道中,环氧顺着胶道进入各个LED成型槽中并固化。

12.固化与后固化

固化是指封装环氧的固化,普通环氧固化前提在135℃,1小时。模压封装普通在150℃,4分钟。

13.后固化

后固化是为了让环氧充实固化,同时对LED停止热老化。后固化对进步环氧与支架(PCB)的粘接强度很是首要。普通前提为120℃,4小时。

14.切筋和划片

因为LED在出产中是连在一路的(不是单个),Lamp封装LED接纳切筋堵截LED支架的连筋。SMD-LED则是在一片PCB板上,须要划片机来实现分手任务。

15.测试

测试LED的光电参数、查验形状尺寸,同时按照客户请求对LED产物停止分光。

16.包装

将制品停止计数包装。超高亮LED须要防静电包装。
