共模噪声和差模噪声

传导噪声按照传输特征发生分红两类：差模噪声和共模噪声。差模噪声是当两条电源线的电流标的目的互为相反时发生的，而共模噪声是当一切电源线的电流标的目的不异时发生的。普通而言，共模是最大困难，这是由杂散电容的不妥接地构成的。

共模噪声，也称为非对称噪声或线路对地的噪声，首要存在于利用交换电源的电气装备的输出端（输电线和中线），二者对地的相位坚持同相。共模噪声凡是是因为杂散电容的不妥接地构成的，它能够致使电路发生毛病，出格是在电源体系给电路供电时，若是电路具备不等值的阻抗，并且电源的输出存在共模噪声时。

差模噪声，也称为普通型、对称噪声或线路间噪声，存在于交换线路和中性导线中，二者相位差为180°。差模噪声的电流沿着一条交换线流出，并沿着另外一条交换线前往，而在地线中不存在差模噪声电流。差模噪声能够经过过程在电磁搅扰滤波器中利用X电容停止按捺，电容毗连在输电线之间，对差模旌旗灯号起到高频分流的感化。在差模噪声很是大的环境下，能够须要增添差模按捺电感。

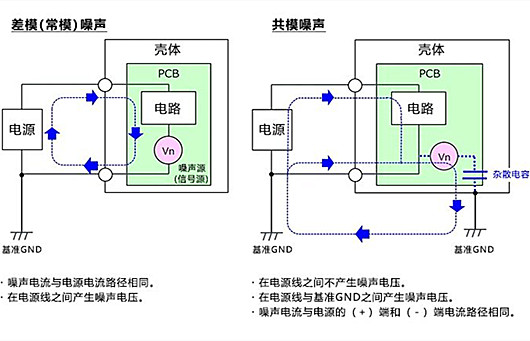

下图是将带有电路的印刷电路板（PCB）装在壳体中，并由内部给电的示例图。

差模噪声发生在电源线之间，是噪声源对电源线串连进入，噪声电流与电源电流标的目的不异。因为来回标的目的相反而被称为“差模（Differential mode）”。

共模噪声是经杂散电容等泄露的噪声电流经过大地前往电源线线的噪声。因电源的（＋）端和（－）端流过的噪声电流标的目的不异而被称为“共模（Common mode）”。在电源线间不发生噪声电压。

共模噪声和差模噪声辨别

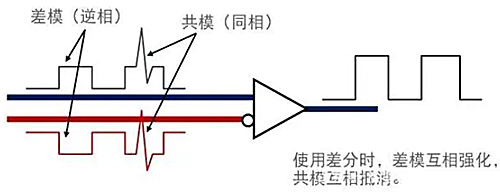

从一个体系的一对输出端看，若旌旗灯号的极性相反（一样，电流的标的目的相反），如许的旌旗灯号为差模旌旗灯号。若旌旗灯号的极性不异（一样，电流的标的目的也不异），如许的旌旗灯号称为共模旌旗灯号。旌旗灯号都是差模情势的。噪声既有差模情势的，也有共模情势的。若噪声为差模情势，它与旌旗灯号相叠混，没法普通辨别。除非二者有差别的形式，是以，一切的抗搅扰办法都是针对共模噪声的。当体系的两个输出端阻抗不分歧时，图中的共模电流也不再均衡，此时局部共模噪声转化为差模噪声，出格是当输出旌旗灯号一端为体系地线时，共模噪声全数转化为差模噪声，这对按捺噪声影响非常倒霉。是以，产业仪表根基上都接纳差分输出。

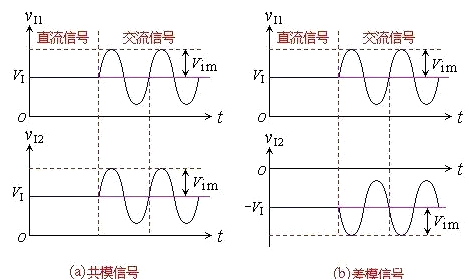

所谓共模旌旗灯号便是二个巨细相称、标的目的不异的旌旗灯号。

所谓差模旌旗灯号便是二个巨细相称、标的目的相反的旌旗灯号。

共模电感有两组线圈或多组线圈，无标的目的请求；而差模电感只要一组线圈，没无标的目的请求；把共模电感做差模用无标的目的请求；穿磁珠的单线电感是差模感化。

注重：

1、骚扰电磁场在线-线之间发生差模电流，在负载上引发搅扰，这便是差模搅扰；骚扰电磁场在线-地之间发生共模电流，共模电流在负载上发生差模电压，引发搅扰，这便是共模的地环路搅扰。

2、按捺共模搅扰的滤波电感叫共模电感；按捺差模搅扰的滤波电感叫差模电感。

3、共模电感是双线双向；差模电感是单向的。

4、共模电感是绕在统一铁芯上的圈数相称、导线直径相称、绕向相反的两组线圈；差模电感是绕在一个铁芯上的一个线圈。

5、共模是两个绕组别离接在零线和火线上，两个绕组同进同出，滤除的是共模旌旗灯号；差模是一个绕组 零丁接在零线和火线上的滤波电感器只能滤除差模搅扰。

6、共模旌旗灯号：别离在零线和火线上的两个完整不异的旌旗灯号 他们都通巧合和地构成回路；差模旌旗灯号：是和有效旌旗灯号一样的回路。

7、共模电感的特色是：因为统一铁芯上的两组线圈的绕向相反，以是死心不怕饱和。市场上用得最多的磁芯资料是高导铁氧体资料。

8、差模电感的特色是利用在大电流的场所。因为一个铁芯上绕的一个线圈，当流进线圈的电流增大时，线圈中的死心会饱和，是以市场上用得最多的死心资料是金属粉心资料。出格是铁粉新资料（因为价钱自制）。
