压敏电阻若何选型

1.按照电路任务前提肯定额外电压

压敏电阻的额外电压是指最大许可经由过程压敏电阻的电压值。在挑选压敏电阻时，须要按照所掩护电路的任务电压规模来肯定压敏电阻的额外电压。

2.按照电路掩护范例挑选压敏电阻范例

差别范例的电路对压敏电阻的选型请求也差别。普通环境下，能够按照电路的掩护范例来挑选响应的压敏电阻范例。比方，对直流电源线路，能够挑选大功率负温度系数（PTC）压敏电阻；对摹拟电路，应挑选生效具备超前毛病掩护的压敏电阻。

3.肯定阻值

按照所选范例、额外电压和电路任务前提，能够肯定须要的阻值规模，而后在这个阻值规模内挑选适合的压敏电阻。须要注重的是，在现实选型中，应斟酌压敏电阻许可的功率耗散和四周环境等身分。

压敏电阻固然能接收很大的浪涌电能量，但不能蒙受毫安级以上的延续电流，在用作过压掩护时必须斟酌到这一点。压敏电阻的选用，普通挑选标称压敏电压V1mA和通流容量两个参数。

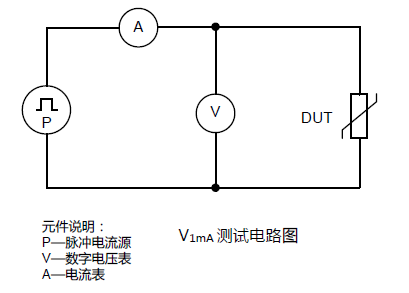

1、所谓压敏电压，即击穿电压或阈值电压。指在划定电流下的电压值，大大都环境下用1mA直流电流通入压敏电阻器时测得的电压值，其产物的压敏电压规模能够从10-9000V不等。可按照详细须要准确选用。普通V1mA=1.5Vp=2.2VAC，式中，Vp为电路额外电压的峰值。VAC为额外交换电压的有用值。ZnO压敏电阻的电压值挑选是相当首要的，它干系到掩护成果与利用寿命。如一台用电器的额外电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5×1.414×220V=476V，V1mA=2.2VAC=2.2×220V=484V，是以压敏电阻的击穿电压可选在470-480V之间。

2、所谓通流容量，即最大脉冲电流的峰值是环境温度为25℃环境下，对划定的打击电流波形和划定的打击电流次数而言，压敏电压的变更不跨越±10%时的最大脉冲电流值。为了耽误器件的利用寿命，ZnO压敏电阻所接收的浪涌电流幅值应小于手册中给出的产物最大通流量。可是从掩护成果动身，请求所选用的通流量大一些好。在良多环境下，现实产生的通流量是很难切确计较的，则选用2-20KA的产物。如手头产物的通流量不能知足利用请求时，可将几只单个的压敏电阻并联利用，并联后的压敏电稳定，其通流量为各单只压敏电阻数值之和。请求并联的压敏电阻伏安特征尽可能不异，不然易引发分流不平均而破坏压敏电阻。

3、标称电压拔取，普通地说，压敏电阻器经常与被掩护器件或装配并联利用，在普通环境下，压敏电阻器两头的直流或交换电压应低于标称电压，即便在电源动摇环境最坏时，也不应高于额外值中挑选的最大持续任务电压，该最大持续任务电压值所对应的标称电压值即为选用值。对过压掩护方面的利用，压敏电压值应大于现实电路的电压值，普通应利用下式停止挑选：

VmA=av/bc

式中：a为电路电压动摇系数，普通取1.2;v为电路直流任务电压(交换时为有用值);b为压敏电压偏差，普通取0.85;c为元件的老化系数，普通取0.9;

如许计较获得的VmA现实数值是直流任务电压的1.5倍，在交换状况下还要斟酌峰值，是以计较成果应扩展1.414倍。

别的，选用时还必须注重：

(1)必须保障在电压动摇最大时，持续任务电压也不会跨越最大许可值，不然将延长压敏电阻的利用寿命;

(2)在电源线与大地间利用压敏电阻时，偶然因为接地不良而使线与地之间电压回升，以是凡是接纳比线与线间利用场所更高标称电压的压敏电阻器。

压敏电阻选型参数,计较

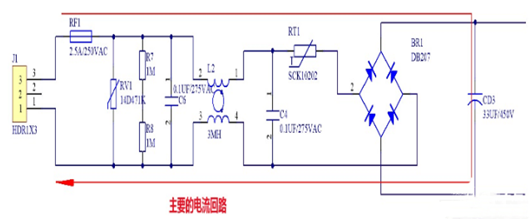

普通电源的任务电压为85~265V，最大应当也不会300V（小于压敏的持续任务电压），国际的规范电压为220V。

压敏电阻电压挑选：V1mA=1.5Vpp=2.2VAC，Vpp为额外峰值电压（根号2xVAC）。VAC为交换有用值。

此中的1.5与2.2为宁静余量系数，是一个大要的取值规模，1.5为VmA＝av/bc式中：a为电路电压动摇系数，普通取1.2；v为电路直流任务电压（交换时为有用值）；b为压敏电压偏差，普通取0.85；c为元件的老化系数，普通取0.9；如许计较获得的VmA现实数值是直流任务电压的1.5倍。交换电压宁静倍数≧（2.2~2.5），这里取2.2。

压敏电压的电压取值要小于桥堆BR1反向频频峰值电压VRRM，电路中BD207=1000V，桥堆电压余量良多时，压敏电阻的是电压取值能够取高点，在电压不稳时能够防止频频任务形成元件过早破坏，还有一种便是多雷气候，为保险起见多会把本体直径选大点，如许能够抗住更大电流打击。

而上电刹时打击电流与电网中的阻值有干系，首要阻值来自线路阻抗，高压电解电容ESR，NTC，假设线阻+ESR=1R，那NTC的取值决议了刹时打击电流的巨细。

热敏电阻取值与桥堆的正向非频频浪涌电流IFSM有关。DR1：IFSM=60A，那打击电流要小于60A才不至于破坏。以最大输出电压265V/60A=4.4R，必须大于4R能力保障元件不被破坏。普通设想时会留有充沛的余量。

还要斟酌电源的任务电流与NTC的残留电阻的阻值，比方热敏电阻选SCK10202，电路稳态最大任务电流=0.5A；小于热敏电阻SCK10202的功率0.24W，并有充足余量。可是NTC有一个错误谬误，便是再次上电时要等下，热敏电阻规复须要时候（热经常数），顿时开机时阻值很小就起不到限流掩护的感化。
