双电源供电

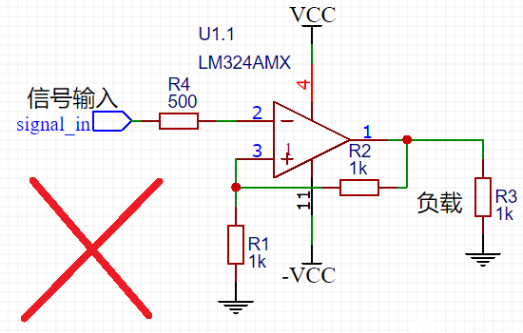

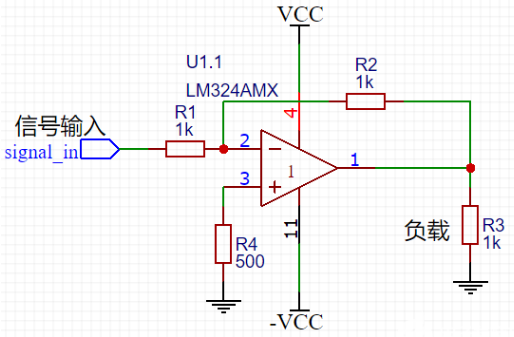

反比拟例缩小电路
申明：R4=R1//R2这里R4是均衡电阻，电路的缩小倍数为-(R2/R1)。此电路的输出电阻较小
Ri=R1，Ro=0

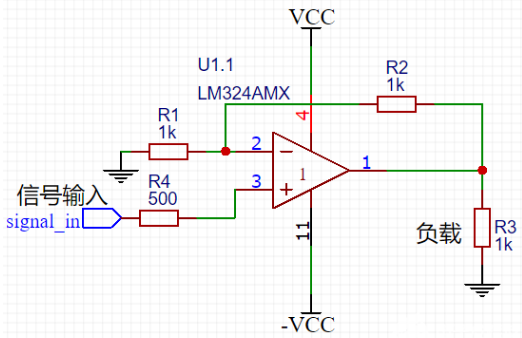

同比拟例缩小电路
申明：R4=R1//R2这里R4是均衡电阻，电路的缩小倍数为 1+R2/R1。此电路的输出电阻很大
Ri= ∞; ,Ro=0
注重：下面的一切电路反应收集都在反相输出端，由于以后加载到反相输出端能力组成负反应电路，若是加载在同相端，则组成的是正反应电路，如许输出就不是线性缩小的，而是组成了比拟器。比方：

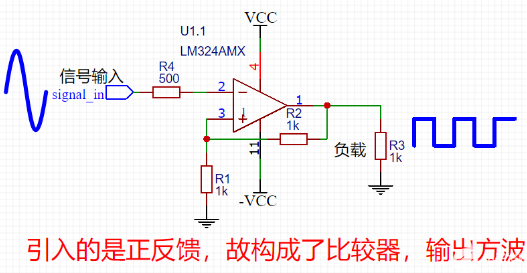

若是组成了正反应，则输出为方波
单电源供电

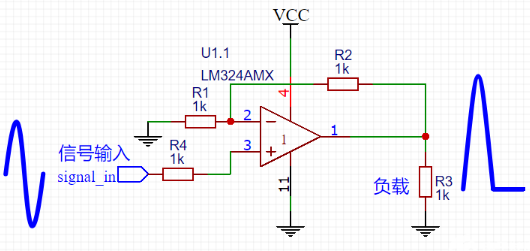

对同比拟例缩小电路，输出只能是大于零的电压，小于零的电压将输出0(低电平)；

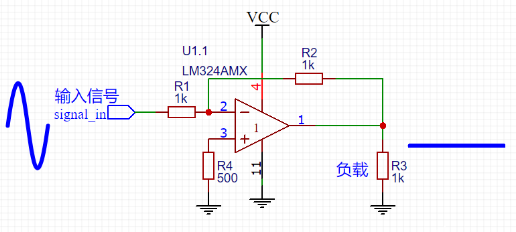

对反比拟例缩小电路，不管输出甚么旌旗灯号，输出都是零；
下图给出申明
同比拟例缩小电路：
反比拟例缩小电路：
能够看到，若是接纳双电源电路图间接接单电源，输出波形会出题目，是以，必须点窜电路来使其任务在单电源供电下仍能普通任务。

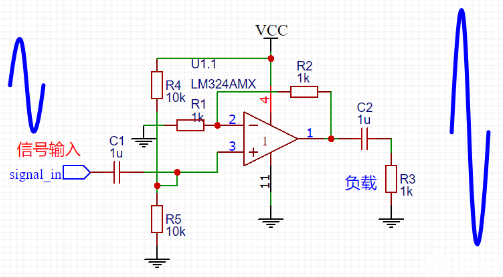

对同比拟例缩小电路来讲，输出负电压局部不输出，是以要让输出负电压时输出到运放中依然为正，须要在同相输出端叠加一个直流份量，如许便能够与来自大电压对消，为了使正负电压对称，凡是叠加份量取电源电压的普通，如许便能够设想此电路。
图中耦合电容的感化的消弭直流份量输出，是以耦合电容应选取无极电容，比方胆电容，陶瓷电容等等。

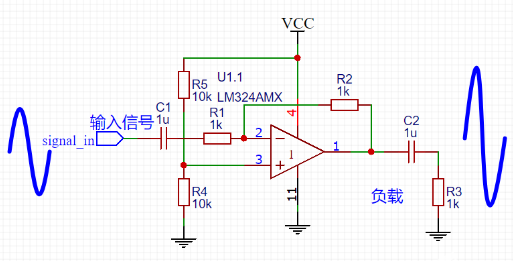

对反相缩小电路来讲，道理也是一样的，只须要在同相输出端加上一个直流份量来对消输出。
