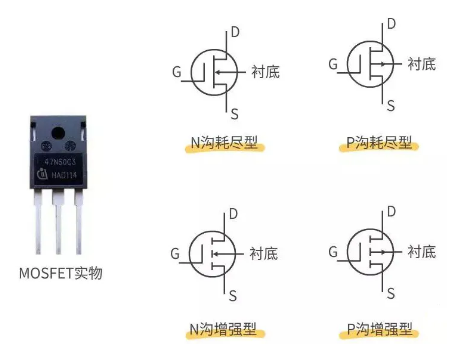

MOS管即MOSFET，金属-氧化物半导体场效应晶体管，由于这类场效应管的栅极被绝缘层断绝，以是又叫绝缘栅场效应管。MOSFET又可分为N沟耗尽型和加强型；P沟耗尽型和加强型四大类。
有的MOSFET外部会有个二极管，这是体二极管，或叫寄生二极管、续流二极管。
寄生二极管的感化，有两种诠释：
MOSFET的寄生二极管，感化是防止VDD过压的环境下，烧坏MOS管，由于在过压对MOS管形成粉碎之前，二极管先反向击穿，将大电流间接到地，从而防止MOS管被烧坏。
防止MOS管的源极和漏极反接时烧坏MOS管，也能够在电路有反向感生电压时，为反向感生电压供给通路，防止反向感生电压击穿MOS管。
MOSFET具备输出阻抗高、开关速率快、热不变性好、电压节制电流等特征。
IGBT，绝缘栅双极型晶体管，是由晶体三极管和MOS管构成的复合型半导体器件。

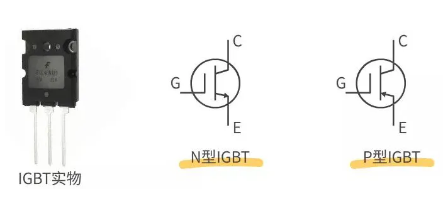

IGBT的电路标记并未同一，画道理图时普通是借用三极管、MOS管的标记，这时候能够从道理图上标注的型号来判定是IGBT仍是MOS管。
同时还要注重IGBT有不体二极管，图上不标出并不表现必然不，除非官方资料有出格申明，不然这个二极管都是存在的。
IGBT外部的体二极管并非寄生的，而是为了掩护IGBT懦弱的反向耐压而出格设置的，又称为FWD（续流二极管）。
判定IGBT外部是不是有体二极管也并不坚苦，能够用万用表丈量IGBT的C极和E极，若是IGBT是好的，C、E南北极测得电阻值无限大，则申明IGBT不体二极管。
IGBT作为新型电子半导体器件，具备输出阻抗高，电压节制功耗低，节制电路简略，耐高压，蒙受电流大等特征。

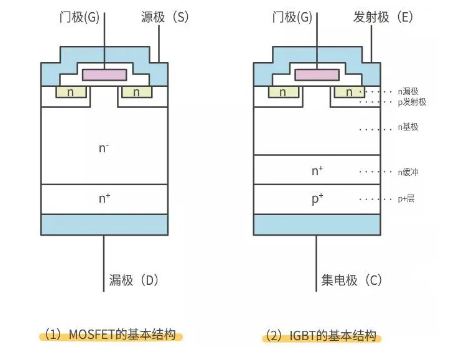

MOS管与IGBT的布局特色
IGBT是经由过程在MOSFET的漏极上追加层而构成的。
IGBT现实便是MOSFET和晶体管三极管的组合，MOSFET存在导通电阻高的错误谬误，但IGBT降服了这一错误谬误，在高压时IGBT仍具备较低的导通电阻。
类似功率容量的IGBT和MOSFET，IGBT的速率能够会慢于MOSFET，由于IGBT存在关断拖尾时候，由于IGBT关断拖尾时候长，死区时候也要加长，从而会影响开关频次。
布局差别：MOS管是一种场效应管，由栅极、漏极和源极构成，栅极和漏极之间是一个p型或n型沟道。而IGBT是由一个n型沟道和一个pnp布局构成，它由一个门极、一个集电极和一个发射极构成，此中集电极和发射极之间是一个n型沟道。
任务道理差别：MOS管的栅极电压节制通道电阻，从而节制漏极电流;而IGBT的节制极(门极)节制n型沟道的导电性子，从而节制集电极和发射极之间的导通电阻，从而节制集电极电流。
导通电阻差别：IGBT的导通电阻比MOS管小，是以IGBT在高压、高电流的利用场所中更加经常使用。同时，IGBT在导通电阻小的环境下也具备较高的开关速率，是以在高频开关利用中也有普遍利用。
驱动电路庞杂度差别：由于IGBT的电压和电流的极值较大，是以须要较庞杂的驱动电路能力确保其靠得住性和不变性。而MOS管的驱动电路绝对简略。
本钱差别：MOS管的本钱凡是比IGBT低，由于MOS管的制作工艺更加成熟，而IGBT的制作工艺和资料本钱绝对较高。
mos和igbt利用区分

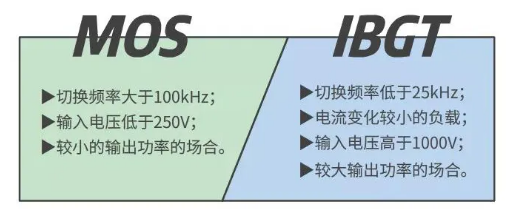

MOSFET长处是高频特征好，能够任务频次能够到达几百kHz、上MHz，错误谬误是导通电阻大在高压大电流场所功耗较大；而IGBT在低频及较大功率场所下表现出色，其导通电阻小，耐压高。
MOSFET利用于开关电源、镇流器、高频感到加热、高频逆变焊机、通讯电源等等高频电源范畴；IGBT集合利用于焊机、逆变器、变频器、电镀电解电源、超音频感到加热等范畴。
