MOS管具备高输出阻抗、低噪声、低功耗等长处，普遍利用于摹拟和数字电路中。此中，栅极电阻是MOS管中一个首要的参数，它对MOS管的机能和特征有着首要的影响。
栅极电阻指的是在MOS督工作时，因为栅极与衬底之间存在必然的电阻而发生的效应。它是指在给定的偏置下，栅极电压变更所引发的栅极电流变更率。
mos管栅极电阻的感化

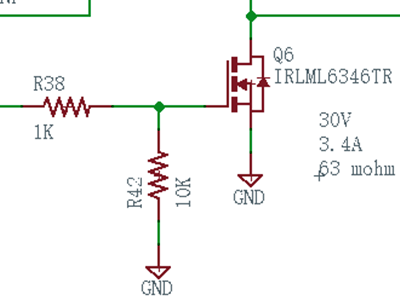

在图中mos管Q电路中，在栅极处毗连了两个电阻，R38,R42。
R38电阻的感化是：
1.减缓Rds从无限大到Rds(on)(普通0.1欧姆或更低)。
2.若不加R38电阻，高压环境下便会因为mos管开关速率过快而致使四周元器件被击穿。但R38电阻过大则会致使MOS管的开关速率变慢，Rds从无限大到Rds（on）的须要颠末一段时候，高压下Rds会耗损大批的功率，而致使mos管发烧很是。
R42电阻的感化是：
1.作为泄放电阻泄放掉G-S的少许静电，避免mos管发生误举措，乃至击穿mos管（因为只需有少许的静电便会使mos管的G-S极间的等效电容发生很高的电压），起到了掩护mos管的感化。
2.为mos管供给偏置电压。
MOS管栅极电阻的首要感化
包罗限定驱动电流、避免刹时大电流破坏驱动芯片、减缓MOS管的导通和关断速率、消弭振荡旌旗灯号和掩护四周元器件免受高压击穿。
限定驱动电流：经由过程设置适合的电阻值，能够避免刹时驱动电流过大，从而掩护驱动芯片不受破坏。
避免刹时大电流：在MOS管开启时，相称于对电容充电，刹时电流很是大，经由过程串接电阻能够限定这个刹时电流，避免驱动芯片因电流过大而破坏。
消弭振荡旌旗灯号：因为驱动旌旗灯号凡是包罗丰硕的频次份量，而MOS管电路中存在寄生电容和电感，轻易发生振荡旌旗灯号。栅极电阻能够供给一个阻尼，接收这类振荡旌旗灯号，从而不变电路机能。
掩护四周元器件：在高压环境下，若是不加栅极电阻或电阻值设置不妥，能够会致使四周元器件被击穿。
减缓导通和关断速率：固然减小栅极电阻能够加速MOS管的开关速率，但太小的电阻值会致使MOS管导通速率过快，能够会在高压环境下致使更多的功率耗损和发烧题目。
