电压跟从器（或称缓冲缩小器、单元增益缩小器或断绝缩小器）是一种运算缩小器电路，其输出电压即是输出电压（它“跟从”输出电压）。是以，电压跟从器运算缩小器不会缩小输出旌旗灯号，并且电压增益为 1。

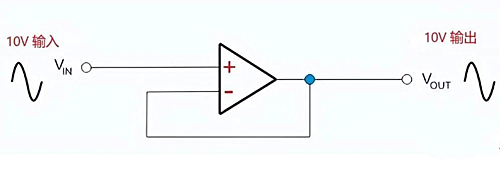

这象征着运算缩小器不会对旌旗灯号停止任何缩小。之以是称为电压跟从器，是由于输出电压间接跟从输出电压，即输出电压与输出电压不异。是以，比方，若是10V作为输出进入运算缩小器，则10V作为输出输出。电压跟从器充任缓冲器，错误旌旗灯号供给缩小或衰减，详细的以下图所示：
按照欧姆定律：

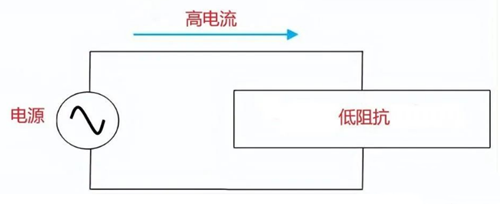

当电阻增添时，从电源罗致的电流会削减。是以得出论断，若是电流馈入高阻抗负载，则功率不受影响。为了懂得电压跟从器的道理，能够经由过程以下示例。起首，斟酌一个低阻抗负载的电路，电源正在为其供电，以下图所示。
在这里，由于欧姆定律所诠释的低电阻负载，负载会耗损大批电流。是以，从电源获得大批电力。这致使电源中的高搅扰。
低阻抗负载电路

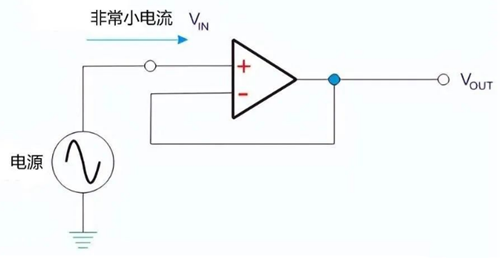

接上去，斟酌赐与电压跟从器不异的功率。由于其很是高的输出阻抗，该电路仅耗损很是少许的电流。由于贫乏反应电阻，电路的输出将与输出不异。

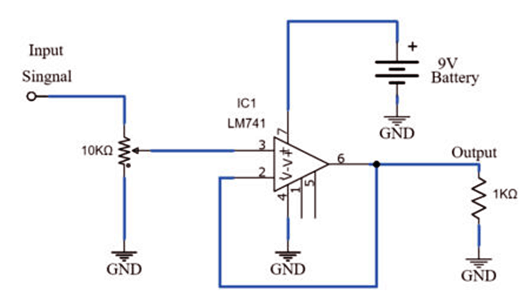

利用运算缩小器741的电压跟从器电路图一：
在利用运算缩小器 741 的电压跟从器电路中，咱们起首将输出旌旗灯号施加到 IC 的非反相引脚，同时反相引脚 2 作为负反应与输出引脚 6 毗连。偏置引脚（引脚 7 和 4）是与电池毗连，输出毗连到负载电阻。运算缩小器IC 741的输出阻抗较高，并且由于高输出阻抗，它将从输出源罗致很是低的电流，从而向负载供给高电流输出。

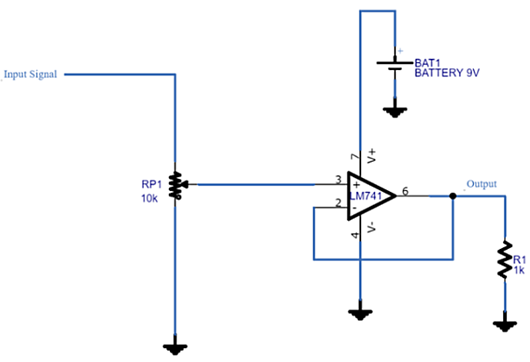

利用运算缩小器741的电压跟从器电路图二：
电路由几个简略的元件构成，此中首要元件是缩小器IC LM741。该IC的首要功效是加强交换和直流旌旗灯号并停止数学运算。
该电路很轻易用起码的硬件构建。它利用IC LM741、10K可变电阻、通用1K欧姆电阻、电池和输出旌旗灯号源。
输出施加到 IC 的非反相端子，而反相端子则与输出耦合以完成负电压反应。可变电阻用于在 0-9V DC 之间转变输出电压，由于电路具备单元电压增益。
