大功率变压器电路,道理图,任务道理详解-KIA MOS管
信息来历：本站 日期：2024-07-18
大功率变压器是交换电源变更的一种，由一个或多个整流器、滤波器及大功率开关器件组成。在直流电压的供电体系中，将交换电转换为直流电的装配称为整流器；而在直流电压的供电体系中，将直流电转换为交换电的装配就称为滤波器。在大功率变压器的外部布局中，除上述两局部以外还包罗有掩护电路、驱动节制电路和散热等赞助局部。
变压器的任务原理
根基的任务道理便是电磁感到景象和自激振荡景象的连系体-即当线圈中的磁通发生变更时会发生感到电动势的景象。
因为这类变更的磁场与变更的外界磁场的彼此感化而发生电流的景象被称为自激振荡景象。是以能够说变压器是由两个彼此的物理量所组成的一个闭合回路体系。

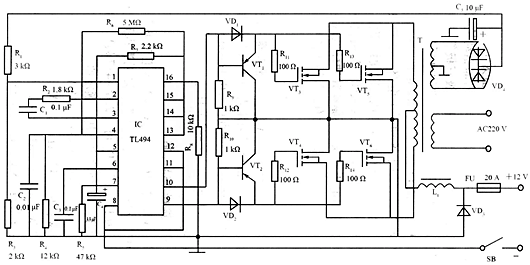

500W大功率变压器电路
如图为500W大功率变压器电路道理。电路接纳TL494为振荡器，VT1～VT6为鼓励级，是输入为500W的大功率逆变电路。
TL494在该逆变器中的利用体例以下：
1、2脚组成稳压取样、偏差缩小电路f逆变器次级绕组整流输入的15V直流电压作为取样电压，经R1、R3分压，使1脚在逆变器一般任务时有近4．7～5．6V的取样电压。2脚输入5V的基准电压（由14脚输入）。当输入电压下降时，1脚电压下降，偏差缩小器输入低电平，经由过程TL494外部电路使输入电压降低。

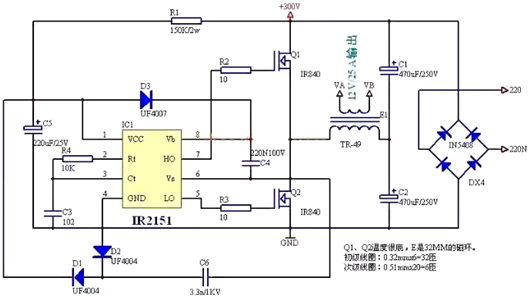

300W电子变压器电路

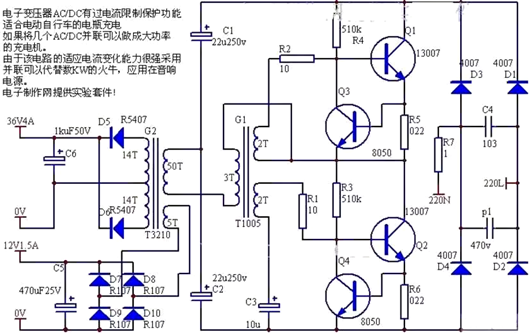

大功率电子变压器电路
颠末频频尝试这类电子变压器的电流反映速率很快，已跨越了通俗的工频变压器，该电路完整能够取代功放的电源。电子变压器AC/DC有过电流限定掩护功效合适电动自行车的电瓶充电。若是将几个AC/DC并联能够做成大功率的充电机。
