光耦合器(opticalcoupler，OC)，光电断绝器或光电耦合器，简称光耦。以光为前言来传输电旌旗灯号，凡是把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在统一管壳内。当输出端加电旌旗灯号时发光器收回光芒，受光器接管光芒以后就发生光电流，从输出端流出，从而完成了“电—光—电”转换。
光耦合用具备体积小、寿命长、无触点，抗搅扰才能强，对输出、输出电旌旗灯号有杰出的断绝感化，单向传输旌旗灯号等长处，在数字电路上取得普遍的利用。又因为光耦合器的输出端属于电流型任务的低阻元件，因此具备很强的共模按捺才能。

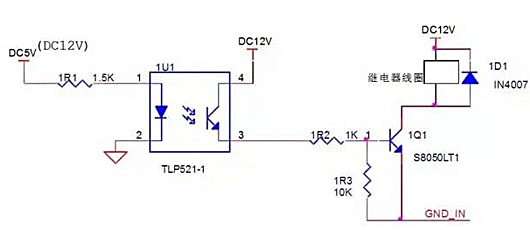

光耦驱动继电器电路图（一）
注：
1U1-1脚可接12V，也可接5V，1U1导通，1Q1导通，1Q1-3=0V，线圈两头电压为11.7V.
1U1-1脚不接或接地，1U1不通，1Q1停止，1Q1-3=11.9V，线圈两头电压为0V。
光耦驱动继电器电路图（二）

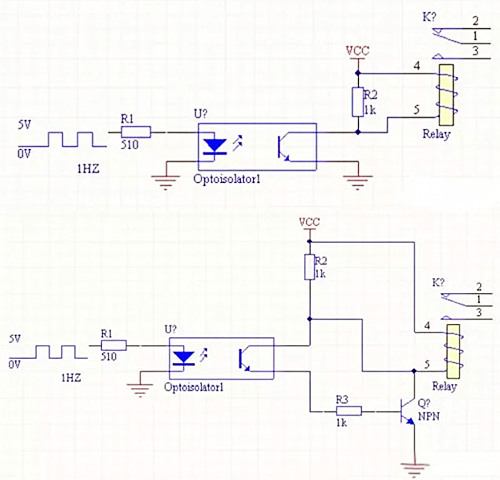

光耦驱动继电器电路图（三）

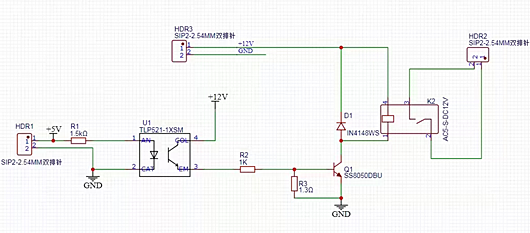

光耦及三极管来驱动继电器典范设想电路模块的设想道理图：
1、光耦的节制端输出5V电压，导通电流>2mA，咱们取值3.5mA，那末计较R1=U1/I1=5V/1500=3.5mA。当HCR1第二脚接地后导通。
2、按照三极管Q1导通，光耦导通，须要12mA摆布的电流。R2=U2/I2=12V/0.005=1K。
3、三极管集极到发射极导通，那末集电极到发射极也导通，并且电流缩小100倍。
4、二极管IN4148掩护三极管Q1的感化。
5、继电器导通，用高压节制高压，低电流节制大电流。
