在电子电路中存在着个种百般的“地”。电源地、旌旗灯号地、数字地和摹拟地都是差别的地（ground）节点，它们在电路中有差别的感化。

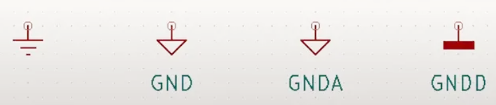

各类“地”—— 各类“GND”
GND，指的是电线接地真个简写。代表地线或0 线。
电路图上和电路板上的GND(Ground)代表地线或0 线.GND 便是大众真个意义，也能够说是地，但这个地并不是真正意义上的地。是出于利用而假定的一个地，对电源来讲，它便是一个电源的负极。它与大地是差别的。偶然候须要将它与大地毗连，偶然候也不须要，视详细环境而定。
“地”的典范界说是“作为电路或体系基准的等电位点或立体”。

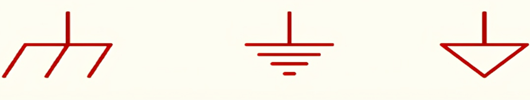

旌旗灯号“地”又称参考“地”，便是零电位的参考点，也是组成电路旌旗灯号回路的大众段，图形标记“⊥”。
电源地（Power Ground）是指用于毗连电源电源回路的地节点。在大大都电子装备中，电源地凡是是用于毗连负极的地线，它是电路中电源旌旗灯号的参考点，担任不变电源电压，防止电路呈现电源杂波等题目。
旌旗灯号地（Signal Ground）是指用于毗连旌旗灯号回路的地节点。旌旗灯号地是用于毗连一切旌旗灯号线的地线，它是电路中旌旗灯号电平的参考点，担任不变旌旗灯号电平，防止旌旗灯号噪声和搅扰等题目。
数字地（Digital Ground）是指用于毗连数字回路的地节点。数字地是用于毗连一切数字电路元件的地线，它是数字旌旗灯号的参考点，担任不变数字旌旗灯号的电平，防止数字旌旗灯号的串扰和搅扰等题目。
摹拟地（Analog Ground）是指用于毗连摹拟回路的地节点。摹拟地是用于毗连一切摹拟电路元件的地线，它是摹拟旌旗灯号的参考点，担任不变摹拟旌旗灯号的电平，防止摹拟旌旗灯号的噪声和搅扰等题目。
在电子电路中，这些差别的地线凡是是经由过程毗连在一路的，但它们在电路中的感化是差别的。是以，在电路设想中，须要按照差别的旌旗灯号范例和需要，公道地利用这些地线，以确保电路的普通任务和机能不变。
SGND和GND的区分
旌旗灯号地和电源地是电子装备中常见的两种接地体例，具备以下区分：
1、请求差别
SGND（旌旗灯号地）请求较高，这是由于旌旗灯号普通比拟弱，轻易遭到搅扰；GND（电源地）原来就很不清洁，以是请求不那末高；
2、流过的电流巨细差别
SGND（旌旗灯号地）流过的电流较小，GND（电源地）流过的电流较大。
3、途径差别
SGND（旌旗灯号地）对应两块芯片亦或模块间的通讯旌旗灯号回流所流过的途径；电源地对应电源回路电流的途径。
SGND（旌旗灯号地）凡是是传感器的地。凡是SGND（旌旗灯号地）和GND（电源地）不能够共用，由于GND下流过的大电流会发生电压差，引发搅扰，会使旌旗灯号发生误判，把高电平判定为低电平。
