鉴定mos管的任务状况

万用表测试：

经由过程调剂万用表至二极管测试档，丈量MOS管的体二极管的正向和反向偏置电压，能够鉴定MOS管是不是一般任务。对NMOS管，将红表笔接源极(S)，黑表笔接漏极(D)，丈量正向偏置电压;而后互换表笔地位，丈量反向偏置电压。对PMOS管，表笔毗连体例与NMOS管相反。察看万用表显现的电压值，并与MOS管的数据表停止比拟，从而鉴定其任务状况。

电阻测试：

当MOS管的栅极不触发脉冲时，漏源电阻应当很高。经由过程丈量漏源之间的电阻，能够鉴定MOS管是不是有毛病。将万用表调至欧姆档，将表笔别离接在MOS管的漏极(D)和源极(S)上，察看万用表显现的电阻值，并与MOS管的数据表停止比拟，若电阻值弘远于数据表中的典范值，则能够存在毛病。

持续性测试和蜂鸣器赞助测试：

利用数字万用表的持续性形式，经由过程听取蜂鸣器的声响来鉴定MOS管的连通性。将万用表调至持续性测试档，将表笔别离接在MOS管的漏极(D)和源极(S)上。若蜂鸣器响起，则标明MOS管存在毛病;若蜂鸣器坚持静音，则MOS管状况杰出。

组装测试电路：

经由过程搭建简略的测试电路来评价MOS管的任务状况。这类体例更间接地反应了MOS管在现实电路中的利用环境。

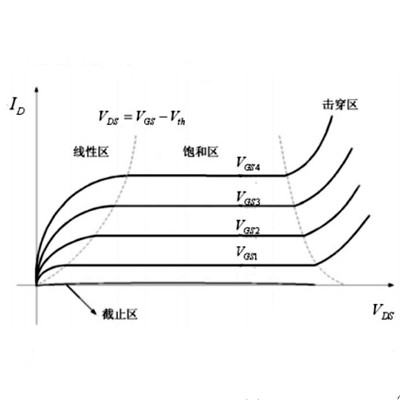

mos管的三个任务状况

停止状况：当VGS（栅源电压）小于VGS(TH)（阈值电压）时，MOS管处于停止状况。此时，漏极电流ID很小，相称于管子不导通。

线性区（也称三极管区或缩小区）：当VGS大于VGS(TH)，且VDS（漏源电压）小于VGS-VGS(TH)时，MOS管导通，且任务在线性区。此时，MOS管能够等效为线性电阻，漏极电流ID跟着VDS的增大而线性增大。

饱和区：当VGS大于VGS(TH)，且VDS大于VGS-VGS(TH)时，MOS管导通，且任务在饱和区。此时，MOS管能够等效为电压节制的电流源，漏极电流ID几近不随VDS的变更而变更，到达最大值。

须要注重的是，以上三种状况是基于NMOS管的描写，对PMOS管，电压和电流的标的目标会相反。同时，差别范例的MOS管（如加强型或耗尽型）也能够有差别的任务状况和特征。

另外，另有缩小状况、饱和状况和停止状况等术语，但在描写MOS管的任务状况时，更经常使用的术语是线性区、饱和区和停止区。这些术语更精确地描写了MOS管在差别电压前提下的任务状况和特征。

1、缩小状况：

当输入旌旗灯号电压为高电日常平凡，mos管的集电极电位由低向高变更，这时候集电极电流i2增大。

2、饱和状况：

当输入旌旗灯号电压为零时，mos管处于停止状况；此时集电极电流很小。

3、停止状况：

当输入的负偏置旌旗灯号（比方地）加到mos管的基极上时，使管子导通而任务于停止区。在这类环境下输入端不电流经由过程。

mos管的任务道理

当给定的正反应前提知足后，若将节制电路中的节制电压加在栅源之间以构成负反应回路，则可以使晶体管导通而到达缩小目标；反之亦然。

mos管的三个任务状况怎样鉴定？

任务地区的鉴定体例（NMOS）：

当 Vgs < Vth 时，停止区。

当 Vgs > Vth 且 Vds < Vgs - Vth 时，变阻区。

当 Vgs > Vth 且 Vds > Vgs - Vth 时，饱和区(恒流区)。

此中 Vth 是 MOS管 的一个首要参数——开启电压。

当MOS管任务在变阻区内时，其沟道是“通顺”的，相称于一个导体。在 Vds Vds < Vgs - Vth时类似知足V-I的线性干系，即有一个类似牢固的阻值。此阻值受 Vgs 节制，故称变阻地区。

MOS管任务在饱和区（恒流区）与 BJT 的饱和区差别，称 MOS管此区为饱和区，首要表现 Vds 增添 Id 却几近不再增添——也即电流饱和。实在在此饱和区内，MOS管 和 BJT 都处于受控恒流状况，故也称其为恒流区。
