ujt,单结晶体管详解

单结晶体管（UJT）又称基极二极管，只要一个PN结作为发射极而有两个基极的三端半导体器件，初期称为双基极二极管。其典范布局是以一个平均轻搀杂高电阻率的N型单晶半导体作为基区，两头做成欧姆打仗的两个基极，在基区中间或方向此中一个极的地位上用浅分散法重搀杂制成 PN结作为发射极。当基极B1和B2之间加上电压时，电流从B2流向B1,并在结处基区对B1的电势构成反偏状况。

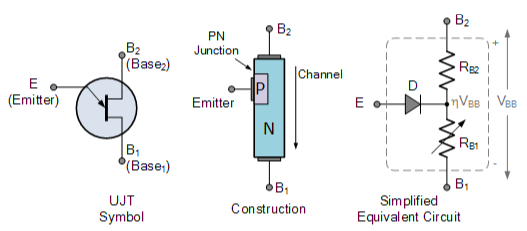

单结晶体管图形标记、布局、等效电路

单结晶体管是由零丁的p型和n型半导体资料构成的，在器件的主导n型通道内构成一个单一的pn结（是以得名单结）。固然单接合面电晶体晶体管的称号是晶体管，但它的开关特征与传统的双极型或场效应晶体管很是差别，由于它不能用来缩小旌旗灯号，而是用作开关晶体管。

UJT具备单向电导率和负阻抗特征，在击穿时更像一个可变的分压器。与n沟道场效应晶体管一样，UJT由一块n型半导体资料固体构成，构成主电流传输通道，其两个内部毗连标记为Base2（B2）和Base1(B1)。第三个毗连，被混合地标记为发射器（e）位于通道沿线。发射器端子由一个从p型发射器指向n型基极的箭头表现。单接合面电晶体的发射极整流p-n结是经由过程将p型资料融化成n型硅通道而构成的。但是，p通道UJT与n型发射极度子也可用，但这些是很少利用。发射极结沿通道定位，使其更接近终端b2而不是B1。在UJT标记中利用一个箭头，该箭头指向基极，表现发射极度子为正，硅条为负资料。

若是将一个旌旗灯号加在发射极上，且此旌旗灯号跨越原反偏电势时，器件呈导电状况。一旦正偏状况呈现，便有大量空穴注入基区，使发射极和B1之间的电阻减小，电流增大，电势降落，并坚持导通状况，转变两个基极间的偏置或转变发射极旌旗灯号能力使器件规复原始状况。是以，这类器件显现出典范的负阻特征，出格合用于开关体系中的弛张振荡器，可用于按时电路、节制电路和读出电路。

单结晶体管的特征

单结晶体管的伏安特征，是指在单结晶体管的e、b1极之间加一个正电压Ue，在b2、b1极之间加一个正电压Ubb，其发射极电流Ie与发射极电压Ue的干系曲线。

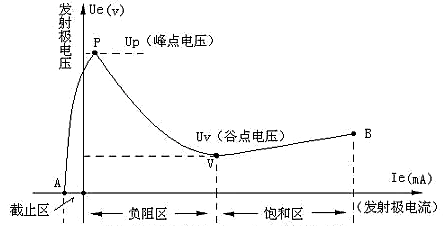

单结晶体管的Ie——Ue伏安特征曲线如图所示。

由单结晶体管的伏安特征曲线可见：

（1）当发射极所加的电压Ue＜Up(峰点电压，约6～8V)时，单结晶体管的Ie电流为很小的反向泄电电流，即曲线的AP段。此时，单结晶体管是处于停止状况的，其e、b1极之间的等效阻值很是大，e、b1极之间相称于一个断开的开关。

（2）当发射极所加的电压Ue超出Up峰点电压后，单结晶体管起头导通，跟着导通电流Ie的增添，其e极对地的电压Ue是不断降落的，即曲线的PV段。在曲线的PV段，其静态的电阻值是负值的，这一区间又叫负阻区。负阻区是一个过渡区，时候很短，跟着Ie电流的增添，电压Ue将很快到达谷点电压Uv。

（3）当Ie增添到谷点电压所对应的电流，即谷点电流Iv以后，Ue将随Ie的增添而增添，即曲线的VB段，其静态电阻是正值的，这一区间又称为饱和区。单结晶体管任务在饱和区时，其e、b1极之间的等效阻值很是小，e、b1极之间相称于一个闭合的开关。

综上所述，单结晶体管的e、b1极之间，相称于一个受发射极电压Ue节制的开关，故能够用来作振荡元件。

单结晶体管极性的判定

单结晶体管极性的判定体例常有两种，一种是从表面来看，别的一种是用万用表来丈量。

（1）表面判定法。从表面上看，引脚与外壳雷同的电极，普通是b1极；与凸耳相接近的电极普通为e极。

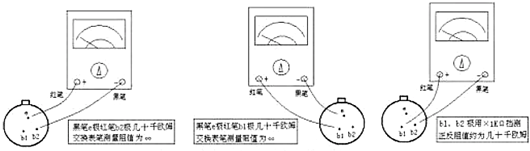

（2）万用表判定法

1）发射极e的判定

单结晶体管，也叫双基极二极管，有e、b1、b2三个电极，其三个管脚的极性可用万用表的R×1K挡来停止判定。测肆意两个管脚的正向电阻和反向电阻，直到测得的正反向电阻都根基稳定时（普通约10KΩ～30 KΩ，差别型号的管阻值有差别），这两个管脚便是两个基极，剩下的别的一个管脚便是发射极e。

2）b1、b2电极的判定

在判定动身射极e的根本上，万用表量程置于R×1K挡，黑表笔发射极，红表笔别离接别的两个极，万用表两次均会导通，两次丈量中，电阻大的一次，红表笔接的便是单结晶体管的b1极。
