mos管上拉电阻和下拉电阻区分图文详解-KIA MOS管
信息来历：本站 日期：2024-07-11

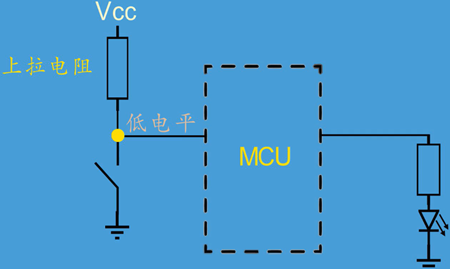

上拉电阻：将一个不肯定旌旗灯号（高或低电平），经由过程一个电阻与电源VCCQ相连，牢固在高电平；

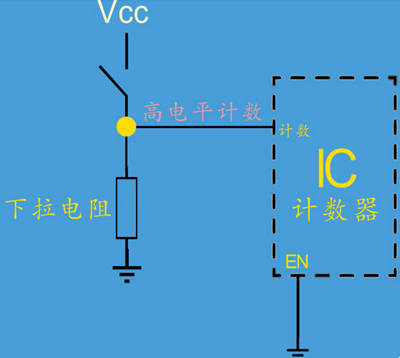

下拉电阻：将一个不肯定旌旗灯号（高或低电平），经由过程一个电阻与地GND相连，牢固在低电平。
上拉是对器件注入电流；灌电流；当一个接有上拉电阻的IO端口设置为输出状况时，它的常态为高电平；
下拉电阻：下拉是从器件输出电流；拉电流；当一个接有下拉电阻的IO端口设置为输出状况时，它的常态为低电平。
上拉电阻和下拉电阻的操纵场景差别。
在现实电路中咱们会常常碰到器件输出电压幅度缺乏的环境，若是前级只能输出0V-3V的电平，尔后级体系须要一个0V-5V的高电平或低电平，便可以或许操纵上拉电阻，强迫拉高前级的输出电压，可是这类体例只可以或许将电压拉到3V-5V之间。
一样，当输出低电平不够低时，可以或许操纵下拉电阻将低电平拉低，至于可以或许拉到几多电压，取决于电阻的阻值。

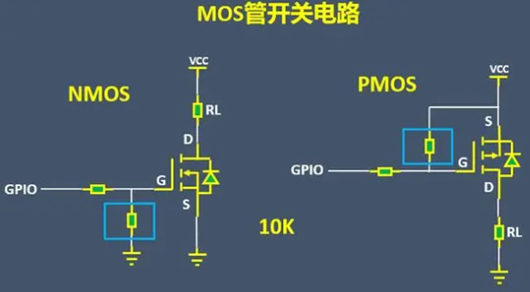

在MOS管的开关电源中，普通会在NMOS管上加一个下拉电阻，在PMOS管栅加一个上拉电阻，大要在10K摆布。
凡是它起到这三个感化：
给MOS管栅极肯定电平
避免静电击穿
供给放电途径

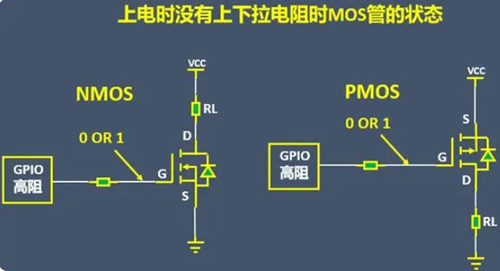

MOS管在上电的时辰会有一段时候显现高阻态，在导通的环境下这类状况是不受节制的，NMOS可以或许会遭到高电频搅扰，PMOS会遭到低电频搅扰，这很轻易致使开关管被销毁。
这时候增添电阻可以或许让栅极是一个肯定的电平，不再是一个高阻态。也便是说MOS管在上电时会一向坚持封闭状况，直到单片机节制它的开关。
另外，在显现高阻态时轻易堆集一些静电电荷，在必然水平时会在GS之间构成高电压，MOS管轻易击穿并破坏，也须要电阻来停止牢固电平。
供给放电途径这个咱们之前讲过，缘由是mos管的GS存在寄生电容，电阻在断电时为寄生电容供给一个放电途径。
总结：
上拉电阻的目标是为了保障GPIO（低电平有用）无旌旗灯号输出时输出真个电平为高电平，相反的，下拉电阻是为了保障GPIO（高电平有用）无旌旗灯号输出时输出真个电平为低电平。
