mosfet为甚么能够或许并联？

并联多个MOSFET是一种罕见的利用体例，这类体例有助于削减传导耗损并分离功耗，从而限定最大结温。

当多个MOSFET并联时，由于每一个器件的温度系数是正的，即温度降低时导通电阻增大，这有助于主动平衡流过每一个器件的电流。这类特征使得MOSFET在并联时能够或许主动调剂，以防止某些器件过载，从而进步了体系的靠得住性和不变性。

MOSFET并联利用注重事变

完整导通下的直流任务时的连系点温度

并联的MOSFET完整导通时，流过每一个MOSFET的电流是和导通电阻Rdson成正比的。假定并联电路中的每一个元件四周的温度及本身的热阻都分歧的情况下，初始状况时，具有低Rdson的元件会承载较高比例的电流，从而耗损更多的功率，元件的本身温度会随之回升。MOSFET的导通电阻Rdson有着正温度系数，电阻值会跟着温度的回升而增大，流过的电流值就会减小，那末并联电路中的电流比例就会从头分派。在任务了一段时辰后，电路到达了热平衡，但低导通电阻的MOSFET照旧是温度最高的。设想者就要确保并联电路中的任一元件的连系点温度都不跨越数据手册中的Tjmax。

影响功率分派的PCB规划体例

对进步热机能，元件连系点到表面面的热阻Rthjc是MOSFET固有的属性，电路的设想者是不体例变动的，可是确切能够或许转变情况温度及元件到四周氛围的热阻Rthja。并联利用时，做到热阻尽能够低的同时也要使电路中的每一个元件的值分歧，从而防止由于功率分派的不均致使某个元件过热破坏。那末PCB的规划就显得尤其主要。

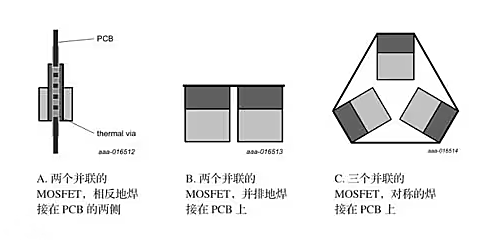

几种常常利用的抱负的规划体例（色彩较深的暗影局部MOSFET的焊接衬底）：

两个或三个MOSFET并联电路的PCB规划：

静态任务时的栅极驱动

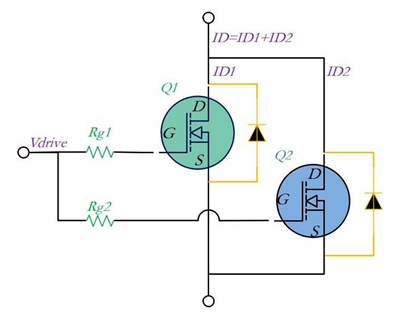

并联MOSFET电路在静态的开关任务状况时，栅极驱动电路的设想起着主要的影响。起首，要确保栅极驱动电路的电压和电流的才能足以驱动并联电路中的一切元件。比方三个元件并联利用，每一个元件要告竣希冀的开启速率，就须要2mA的驱动电流，那末三个元件并联就最少要知足6mA的驱动才能。其次，每一个元件与栅极驱动电路之间都要串连一个栅极电阻。栅极电阻的感化是掏出组内MOSFET间的栅极耦合，以致于每一个MOSFET都能够或许领受到分歧的栅极驱动旌旗灯号。每一个MOSFET内的极间电荷是不分歧的，那末若是不这些电阻的话，在导通时具有较低的栅极门限电压的元件的弥勒平台就会嵌住组内其余的元件的栅极电压，这就会按捺和延缓了其余元件的导通。封闭的进程也会是一样的结果。开关的时辰不分歧就会影响开关耗损的差别，如许就能够呈现由于功率分派不平衡致使的热破坏。

理性负载能量的耗损

当并联MOSFET电路用来驱动理性负载的时辰，就要注重电路封闭时，存储在负载中的能量的泄放对元件的打击。

理性负载端发生的能量普通足以超越漏极和源极之间的雪崩击穿电压VBRDSS。这就又呈现了分派的题目：在数据手册中也击穿电压VBRDSS也会有一个规模值，那末具有较低的VBRDSS值的元件就会领先被击穿，那末它的温度就会高于其余的元件，终究由于功率分派的不平衡致使生效。一样的VBRDSS是正温度系数的，这个也会影响组内MOSFET的能量分派。

处理的体例：

一是电路设想要确保肆意一个MOSFET都要能在卑劣的温度下宁静地流过在总的雪崩电流。

二是经由过程续流二极管将理性负载中的能量泄放掉，从而起到掩护MOSFET的感化（但要注重负载的请求，由于在续流阶段仍有电流流过负载）。

在现实利用中需注重均流题目，不平均的电流散布能够致使某些器件过热，从而影响全部体系的机能和寿命。是以，在设想MOSFET并联电路时，须要采用恰当的均流办法，如利用均流电阻或优化电路设想，以确保电流在各个器件中平均散布。
