MOS管常常烧坏的缘由首要包含过电压、过电流、静电放电、低温、开关消耗过大、击穿（穿插传导）、不续流电流途径等。

过电压

过电压是指电路中电压俄然增添至远远跨越功率MOS管蒙受规模的环境，电源电压很是、开关电路生效、电感和电容器频频开关时发生的反向电压等景象城市致使过电压的发生。

由于MOS管对电压的耐受性很是小，以是即便超越额外电压仅几纳秒，也很轻易致使装备粉碎，是以MOS管的额外电压应激进斟酌预期的电压程度，并且须要注重按捺任何电压尖峰或振铃。

过电流

过电流是指电路中电流俄然增添至远远跨越功率MOS管蒙受规模的环境，输入负载过大、开关电路生效、电感和电容器频频开关时发生的反应电流城市致使过电流的发生。

由于导通电阻绝对较高，高均匀电流会在MOS管中引发较大的热耗散，以是高电流且散热不良，MOS管将因低温而被烧坏，最好处理体例是可间接并联体例以同享高负载电流。

静电放电和低温

MOS管对静电放电敏感，特别是在与其余元件某人体之间发生的电荷互换景象，若是静电放电能量过大，会致使MOS管的击穿或粉碎。同时，MOS管在低温环境下任务时，会下降其机电能，进而引发烧坏。

是以，要保障焊接点的品质和不变性。防止呈现虚焊、冷焊等景象。也要存眷散热题目，经由过程加装散热片、电扇等散热装配来下下降温题目。

开关消耗过大

由于开关消耗常常大于导通状况消耗，若是消耗超越了MOS管的蒙受规模，就会致使粉碎。这请求在设想电路时，须要公道挑选电路元件，确保电路的不变性和靠得住性。

击穿（穿插传导）

若是两个绝对的MOS管的节制旌旗灯号堆叠，能够会呈现两个MOS管同时导通的环境，使电源短路，即击穿前提。这会致使电源去耦电容经由过程两个器件疾速放电，使经由过程两个开关装备的电流脉冲很是短但很是强，从而粉碎装备。

不续流电流途径

当经由过程任何电感负载切换电流时，若是不为该电流供给续流途径，能够会致使MOS管粉碎。这请求工程师在设想电路时，必须为此电流供给续流途径，比方经由过程与每一个开关器件反并联毗连的续流二极管。

为了防止MOS管烧坏，须要采用办法处理和提防过电压景象，公道设想电路，挑选适合的元件，并增强电路掩护，以确保电路的不变性和靠得住性。

MOS管节制端栅极串连电阻是不是过大？

固然MOS管属于电压节制型器件，可是该电阻不能省，串连该电阻起到断绝掩护感化。

若该电阻太大，由于MOS管会有结电容，管子太大充电速率慢，管子很长时候达不到饱和守旧状况，从而过热销毁。该电阻阻值普通10k之内便可。

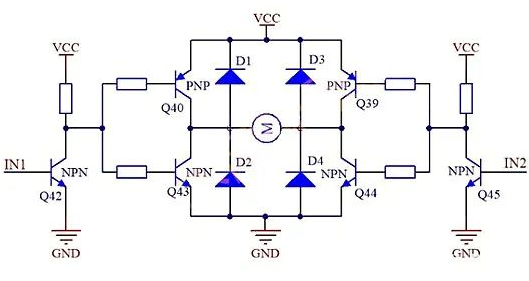

若为正反转节制机电驱动电路，以下图4个二极管不能省，这4个二极管属于机电线圈续流二极管，用于掩护节制电路，若节制管利用的是MOS管，其内部普通会有寄生二极管，不须要外接。

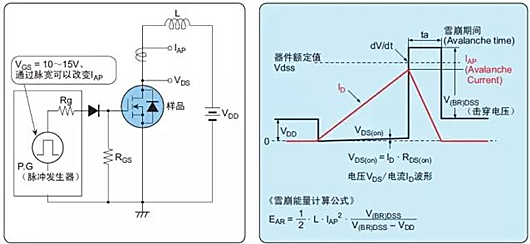

雪崩粉碎

若是在漏极-源极间外加超越器件额外VDSS的电涌电压，并且到达击穿电压V(BR)DSS （按照击穿电流其值差别），并超越必然的能量后就发生粉碎的景象。

在介质负载的开关运转断开时发生的回扫电压，或由漏磁电感发生的尖峰电压超越功率MOSFET的漏极额外耐压并进入击穿区而致使粉碎的形式会引发雪崩粉碎。

典范电路：
