IGBT输入特征曲线的几个任务区：

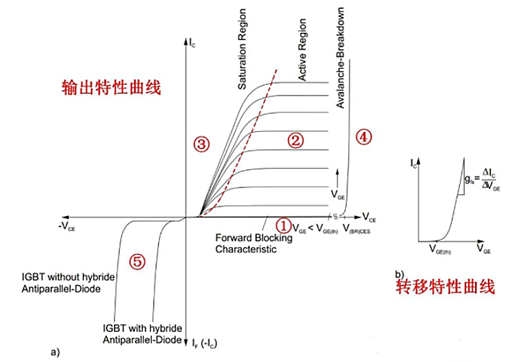

IGBT输入特征曲线图
①正向阻断区（停止区）：
当门极电压Vge＜Vge（th），IGBT外部MOS沟道被夹断，IGBT任务在停止区，因为外部电压Vce的存在，此时IGBT集电极-发射极之间存在很小的泄电流Ices。
②有源区（线性缩小区）：

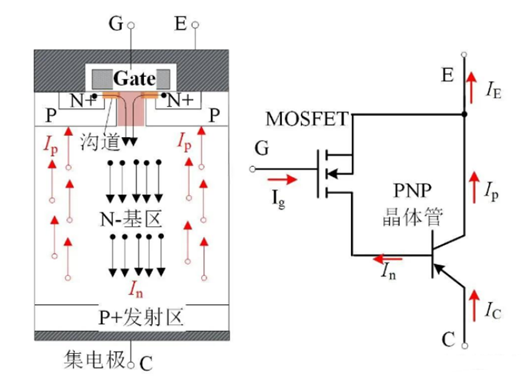

当门极电压Vge≥Vge（th），且Vce》Vge-Vge（th）时，IGBT任务在图2预夹断轨迹右边地区，此时流入到N-基区的电子电流In遭到门极电压的节制，进而限定了IGBT外部PNP晶体管的基极电流，终究空穴电流Ip也遭到限定，是以该地区的IGBT集电极电流Ic会进入饱和状况（近似MOSFET），至于IGBT为甚么不称该地区为饱和区，能够是为了与导通后的电压饱和辨别开。
因为该地区IGBT的集电极电流首要受门极电压节制，是以也称为缩小区或有源区。咱们常说的有源门极驱动或自动门极节制指的便是节制IGBT在该地区的开关轨迹。IGBT在有源区消耗会很大，应当尽快跨过该地区。
③饱和区：
当Vge≥Vge（th），且Vce＜Vge-Vge（th）时，IGBT处于饱和区（电压饱和），该地区集电极电流根基不再受门极电压节制，首要由外部电路决议。该地区的曲线和MOS近似，可是名字却不一样，首要是因为IGBT完整导通后的饱和压降首要取决于电导调制，而MOS的导通压降首要取决于漏极电流（呈电阻特征）。
④雪崩击穿区：
当IGBT的集电极-发射极电压Vce大于某一特定最高许可电压Vbrces时，IGBT会呈现雪崩击穿，器件会破坏。
⑤反向阻断区：
咱们经常使用的IGBT都属于非对称布局，器件的反向电压阻断才能要远小于IGBT的正向电压阻断才能。同时因为产业现场的良多负载都是阻感负载，在IGBT关断时辰，必须为负载供给续流回路，是以IGBT模块外部都并联了续流二极管，如许IGBT的反向特征就取决于续流二极管的的正向导通特征。
可是一些特别的场所须要IGBT具备双向阻断才能，是以，才有了反向阻断的IGBT，一样成为逆阻IGBT：RB-IGBT（ReverseBlocking），这类器件用的很少，普通很难买到，这时辰候能够接纳IGBT和二极管串连的体例完成一样的功效。
