电念头正反转节制接线图,接线体例分享-KIA MOS管

电念头接线图

三相异步机电是靠同时接入380V三相交换电流（相位差120度）供电的一类电念头，因为三相异步电念头的转子与定子扭转磁场以不异的标的目的、差别的转速成扭转，存在转差率，以是叫三相异步电念头。

当电念头的三相定子绕组（各相差120度电角度），通入三相对称交换电后，将产生一个扭转磁场，该扭转磁场切割转子绕组，从而在转子绕组中产生感到电流（转子绕组是闭合通路），载流的转子导体在定子扭转磁场感化下将产生电磁力，从而在机电转轴上构成电磁转矩，驱动电念头扭转，并且机电扭转标的目的与扭转磁场标的目的不异。

三相异步电念头的根基接线：

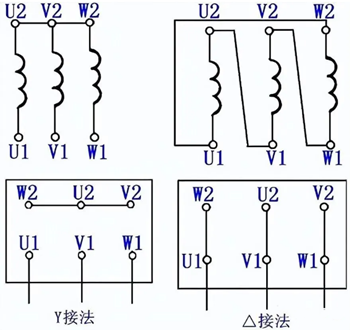

三相异步电念头绕组出来的六根线可以或许或许分为两种最根基的接法：三角形△接法和星形接法。

六根线=三个机电绕组=三个首端+三个尾端，万用表丈量同绕组首尾端雷同，即：U1—U2，V1—V2，W1—W2。

电念头正反转节制接线图

电念头反转的体例是在正转线路的根本上,转变通入电念头定子绕组的肆意两相电源相序的体例。

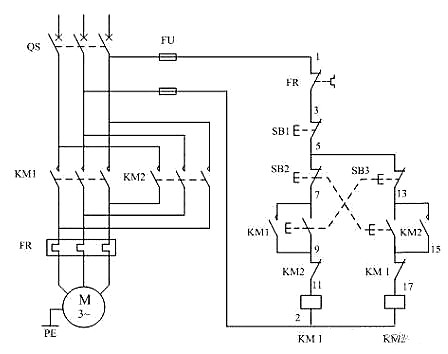

如图所示为了使三相异步电念头可以或许或许或许遏制正转和反转，普通接纳两个打仗器KM1、KM2换接电念头三相电源的相序，但两个打仗器不能吸合，若是同时吸合将构成电源的短路变乱，为了避免这类变乱的产生，普通在电路中应接纳靠得住的互锁。

一、正在展开任务：

1、合上空气开关QF并接通三相电源

2、当咱们按下正向启动按钮SB3时，KM1通电吸归并自锁，主触头闭归并接通电念头，电念头这时候候的相序是L1、L2、L3，也便是正向运转。

二、反向启动：

1、合上空气开关QF并且接通三相电源

2、按下反向启动按钮SB2后，KM2通电吸归并经由过程赞助触点自锁，常开主触头闭归并且换接了电念头三相的电源相序，这时候候电念头的相序是L3、L2、L1，也便是反向运转。

三、互联网关键：具备制止功效的线上路段，也可以或许或许或许起到宁静防护的感化

1、打仗器互锁：当KM1线圈回路串入KM2的常闭赞助触点时，KM2线圈回路串入KM1的常闭触点。当正转打仗器KM1线圈通电举措后，KM1的赞助常闭触点断开了KM2线圈回路，若想要使KM1得电吸合，必须先使KM2断电开释，能力使其赞助常闭触头复位，这也就避免了KM1、KM2同时吸合构成的相间短路，这一线路关键便是互锁关键。

2、按钮互锁：便是在电路中接纳了节制按钮操纵的正反传节制电路的体例，按钮SB2、SB3都有两个常开触点，两个常闭触点，这两个触点别离与KM1、KM2线圈的回路毗连。比方按钮SB2的常开触点与打仗器KM2线圈遏制串连，而常闭触点与打仗器KM1线圈回路遏制串连。按钮SB3的常开触点与打仗器KM1线圈遏制串连，而常闭触点压KM2线圈回路遏制串连。如许当按下SB2时只能有打仗器KM2的线圈可以或许或许或许遏制通电而KM1断电，按下SB3时只能有打仗器KM1的线圈可以或许或许或许遏制通电而KM2断电，若是同时按下SB2和SB3则两只打仗器线圈都不能通电。是以就阐扬了互联网的感化。

注重：KM1 和 KM2 线圈不可以或许或许或许同时通电，不然轻易引发主回路电源的短路。一旦毛病运转，风险性就相称大了。

四、当机电正在向（或反向）启动运转时，不须要先按下遏制按键，则可以或许或许间接按下反向（或正向）启动按键，是以让电念头变成反标的目的运转。

五、电念头的过载掩护由普通是由热继电器FR实现。

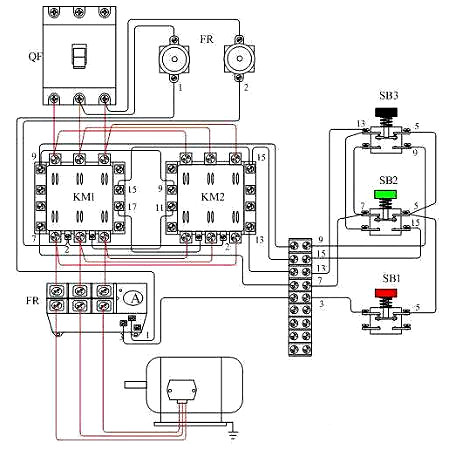

电念头可逆运转节制接线表示图：

六、电念头可逆运转节制电路的调试

1、咱们普通查抄主回路的接线是不是准确，为了保障两个打仗器举措时可以或许或许或许靠得住更调电念头的相序，接线时应使打仗器的上口接线坚持分歧，在打仗器的下口调相。

2、查抄接线无误后，通电实验，通电实验时为避免不测，应先将电念头的接线断开。
