无刷机电接纳3 相线通电。机电本体的定子中，有与3 绝对应的线圈（数目为3 的倍数）。各相线圈按照转子的动弹地位停止换流（转变电流的标的目的）。经由过程转变换流速度与经PWM调制后的电压，节制机电的动弹。逆变器的感化是操纵直流电源（电池）天生各相的功率旌旗灯号（交换天生电路）。

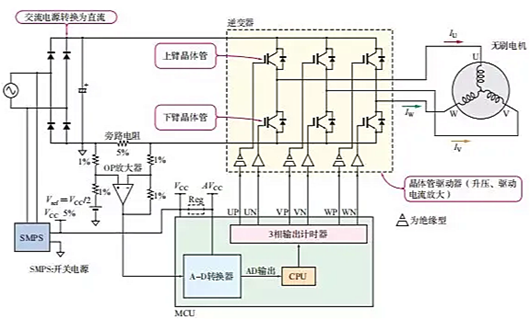

无刷直流机电的驱动电路如图1 所示。在这个电路图中，功率器件接纳晶体管。晶体管起到高速开关的感化。像如许不任务在缩小状况、起开关感化的器件，叫做“开关器件”。现实上，这里操纵的并不是通俗晶体管，而是MOSFET 或IGBT。
图中晶体管左边的端子叫做“基极”（晶体管）或“栅极”（MOSFET）。对基极/ 栅极施加电压时，电流从晶体管右上方的端子（集电极/ 漏极）向右下方的端子（发射极/ 极）活动，开关变为守旧状况。开关处于守旧状况时，直流电源电压施加到集电极/ 漏极，电流的流向：上臂晶体管/MOSFET →机电线圈（2 相串连）→下臂晶体管/MOSFET →地。
线圈中的电流是若何活动的？

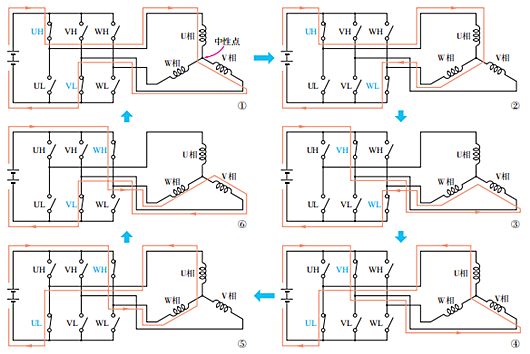

别离有U 相、V 相、W 相线圈。而P W M 旌旗灯号必须节制电流按以下标的目的流过此中2相的开关。
U → V
U → W
V → W
…
上述标的目的中，箭头左边对应上臂开关，箭头右边对应下臂开关。电路中，U相、V 相、W 相线圈能够别离视为只要1 个。固然，现实上并不是每相只要1 个线圈，而是由数个定子线圈（槽）串连或并联起来。
对于开关器件，上臂和下臂别离设置了U 相、V相、W 相。接上去，咱们来看看3 相中的各相开关器件。U相上臂开关器件守旧时，U 相下臂开关器件必须关断；U 相上臂开关器件关断时，U 相下臂开关器件必须守旧。V 相、W 相也是如斯。毫不会呈现上臂和下臂同时守旧/ 同时关断的环境。如许的干系叫做“互补”。
若何决议上臂/ 下臂开关器件的守旧/ 关断？
在图2 所示电路中，电流从上臂流到下臂，上臂从3 相当选择1 相守旧，下臂亦从3 相当选择1相守旧。是以，这里有6 个MOSFET 开关器件。在刹时，由微处置器决议电流从那里流向那里，从哪相流过。微处置器对在各相中构成甚么样的波形停止计较，并由计时器/ 计数器端子在肆意时辰输入恰当波形。此电路中由晶体管实行PWM 节制。这里利用的6 个MOSFET 具备一样的特征。斟酌到采办的便利性与杰出的驱念头能，咱们利用N沟道MOSFET。
