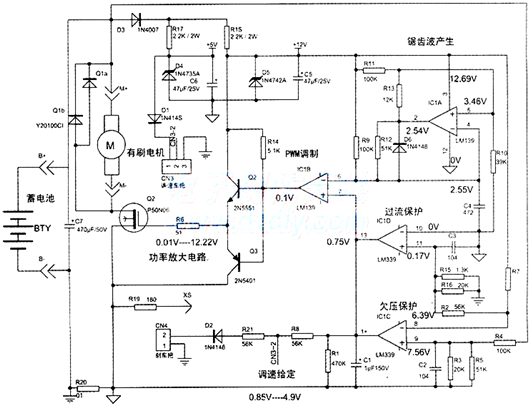

上面是一款最罕见的利用单片LM339节制的电动自行车有刷机电节制器，其电路道理以下图所示。该线路设定差别的欠压节制值，可用于36V或48V额外任务电压的有刷直流机电节制。
电路任务道理
电路中，由ICIA、电阻R9、R10、R11、R12、R13、电容C4、二极管D6构成锯齿波产生电路，在ICIA的④脚输入锯齿波。PWM调制本色上也是一个比拟器，ICIB⑦脚上的电压与⑥的锯齿波电压比拟拟，当⑥脚电压高于⑦脚电压后，比拟器输入端①脚变低电平。⑥脚电压低于⑦脚电压后，比拟器输入端①脚变高电平。是以转变⑦脚上电平就可以在①脚上获得差别占空比的方波。该方波经由过程互补缩小去驱动MOSFET功率管，节制机电两头的电压。当脉冲方波的周期牢固时，加在机电上的方波保持高电平的宽度越大，其获得的均匀电压越高，机电的扭转速率就越快。波形2的均匀电压要比波形1的高。ICIB⑦脚上的电压别离有调速车把、过流掩护、欠压掩护节制。当电池电压下降，使ICIC⑨脚的电平低于其⑧脚电日常平凡，比拟器ICIC产生翻转，输入端(14)脚呈低电平，锁住PWM调制。一样当机电电流过大，使ICID(11)脚的电平低于其⑩脚电日常平凡，比拟器ICID产生翻转，输入端(13)脚呈低电平，锁住PWM调制。在PWM未被ICIC和ICID锁住的环境下，ICIB⑦脚上的电压由调速车把节制。动弹车把，速率旌旗灯号电压降低，加在机电上的电压也降低，机电转速加速。反之，机电转速减慢。
道理图所示线路作为额外电压为36V的电动车有刷机电节制时，调速节制电压为1.1V～4.2V，限流值为15A±1A，欠压掩护值为31.5V，制动节制为低电平。

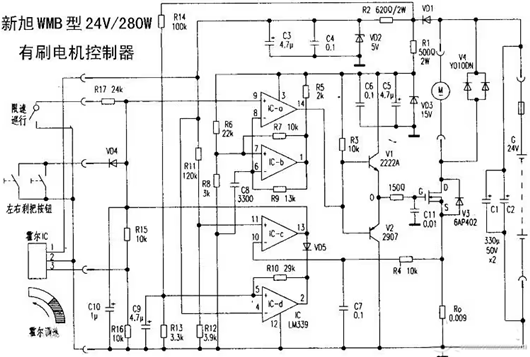

24V/280W有刷机电节制器电路二

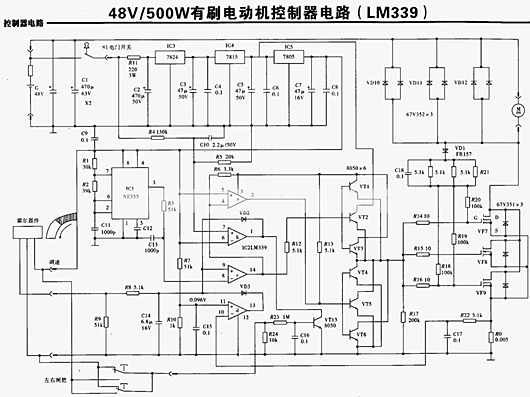

48V/500W有刷机电节制器电路三
