进步驱动电流才能

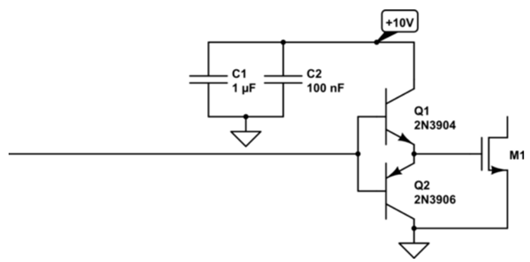

间接用单片机IO口驱动来完成MOS管疾速开关太坚苦了，究竟结果单片机IO口驱动才能其实无限。选用两个三极管搭建推挽输入驱动电路是个本钱较低的不错挑选。
PNP加快关断驱动电路

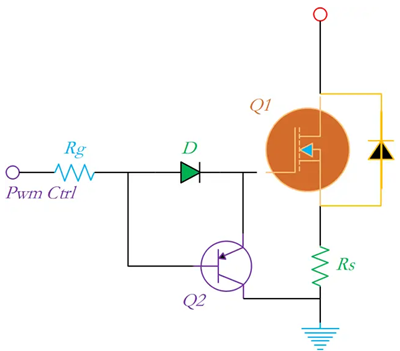

如图操纵PNP加快NMOS关断，开启时电流经由进程二极管D，关断时则操纵PNP三极管自动从G极罗致电流。

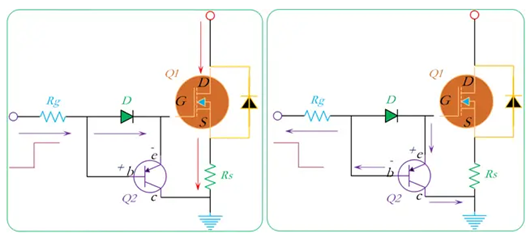

下图展现了PNP加快NMOS关断的静态进程电流流向。左图在节制端从低电平往高电平切换时，Vbe>0，Q2关断，充电电流从二极管D流入，Q1开启；右图在节制端从高电平往低电平切换时，G极电平不会刹时变更，此时Vbe<-0.7V,Q2导通，Q2疾速将电荷从G极罗致走，使G极电平疾速降落，到达Q1疾速关断的目标。
PNP加快关断电路是今朝操纵最多的电路，在加快三极管的感化下能够完成刹时的栅源短路，从而到达最短的放电时候。之以是加二极管，一方面是掩护三极管基极，另外一方面是为导通电流供给回路及偏置。
该电路的长处为能够类似到达推拉的结果，加快结果较着。错误谬误是栅极因为颠末两个PN节，不能使栅极真实的到达OV（GND），但电压很低，不影响NMOS的完整关断。
NPN加快关断驱动电路图

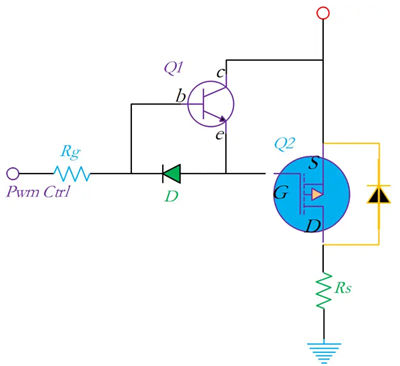

操纵NPN加快PMOS关断的电路，关断时电流经由进程二极管D，导通时则操纵NPN三极管自动往G极注意灌输电流。

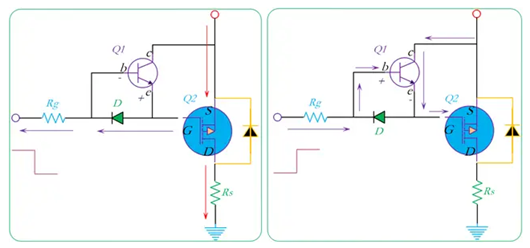

下图展现了NPN加快PMOS关断的静态进程电流流向。左图在节制端从高电平往低电平切换时，Vbe<0,Q1关断，放电电流从二极管D流出，Q2开启；右图在节制端从低电平往高电平切换时，G极电平不会刹时变更，此时Vbe>0.7V,Q1导通，Q1疾速将电荷从G极注意灌输，使G极电平疾速回升，到达Q2疾速关断的目标。
