若何进步MOSFET切换速率,开关速率-KIA MOS管
信息来历：本站 日期：2024-07-01
进步MOSFET的切换速率，出格是关断速率，能够或许从以下几个方面动手：
加强驱动才能
提高驱动电路供给的栅极驱动电压和电流，增大驱动强度能够或许加快MOSFET的开启和关断进程。减小栅极驱动电阻Rg能够或许供给更大的瞬态电流，从而加快MOSFET的开关速率。而驱动电路是节制MOS管开关的关头。挑选适合的驱动电路能够或许进步MOS管的开关速率。比方,接纳高速驱动器能够或许进步MOS管的开关速率，同时减小开关时的功耗。
进步栅极的驱动才能
因场效应管栅极电容的影响，普通须要大于正负1A的驱动才能，栅极电阻不大于10欧，反向接二极管进步关断速率。
利用栅极驱动器
利用高速、低输入阻抗的栅极驱动器，如公用的集成电路驱动芯片，能够或许供给疾速回升和降落沿的驱动旌旗灯号，有助于进步开关速率。
削减栅极电荷（Qg）
挑选具备较小栅极电荷（Ciss, Coss, Crss）参数的MOSFET，如许在开关进程中栅极电容的充放电时候会更短，进而晋升开关速率。电路规划也会影响MOS管的开关速率。公道的电路规划能够或许减小电路中的电感和电容,从而进步MOS管的开关速率。比方,将MOS管和驱动电路尽能够接近，能够或许减小电路中的电感和电容，进步 MOS管的开关速率。
优化栅极电阻和电容

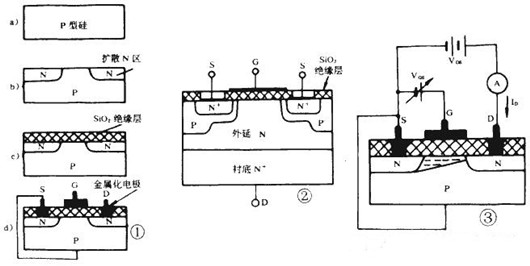

栅极上能够或许增添恰当的电阻或电容元件来节制开关进程中的放电速率，出格是在关断阶段，恰当放电途径能够或许赞助更快地将栅源电压拉低至阈值以下。而MOS 管的布局包含栅极、漏极和源极。经由进程优化这些布局，能够或许进步MOS 管的开关速率。比方,减小栅极长度和宽度,增添栅极与漏极之间的间隔,能够或许减小栅极电容,从而进步MOS管的开关速率。
减小寄生效应
设想时要尽能够削减MOSFET内部的寄生电阻（如RDSON）和寄生电感，以下降开关进程中的消耗和提早。
并联或接纳集成封装手艺
对大功率利用，能够或许斟酌利用多个MOSFET并联以分离开关电流，或接纳集成多芯片模块(MCM)等手艺，以削减单个器件的热效应和寄生参数影响。
内部赞助电路
在某些情况下，能够或许经由进程附加电路（如米勒钳位电路）来加快关断进程，削减体二极管的反向规复时候。
散热设想
优异的散热设想能确保MOSFET任务在较低的温度下，低温会增添载流子的散射时候，从而影响开关速率。而MOS 管的开关速率也会遭到任务温度的影响。在适合的任务温度下,MOS 管的开关速率能够或许获得最大化的晋升。比方，在低温情况下，MOS管的开关速率会变慢,是以须要挑选适合的任务温度。
须要注重的是，过快的开关速率能够致使更高的电磁搅扰（EMI）和更大的开关消耗，是以在寻求速率的同时，也要统筹体系的全体效力与不变性。
