DC-DC电源是一种用于将直流（DC）电压转换为差别电压级别的电源。它经由过程外部的电路和拓扑规划，将输入电压调剂为所需的输入电压，并供给不变的电力供给。在DCDC电源电路中，PCB的规划对电路功效的完成和杰出的各项目标来讲都非常主要。
关头器件的挑选
1、输入电感
电感贮存磁能，确保电流不变输入。挑选电感时需衡量巨细，大电感消耗小但呼应慢，小电感疾速呼应但消耗大。斟酌饱和电流，保障滤波结果。
2、分压电阻
分压电阻构成份压收集，反应输入电压给节制电路，精准节制PWM占空比，不变输入电压值。挑选高精度电阻，确保电路切确性。
3、输入电容
挑选输入电容需斟酌等效电感和自谐振频次。大容值电容滤除低频噪声，小容值电容滤除高频噪声。组合并联利用可完成优良滤波结果，不变输入电压并滤除交换成份。
4、输入电容
输入电容滤除开关纹波，确保输入电流纯洁。容值越大，阻抗越小，纹波更轻易流过。挑选适合的输入电容对电路不变任务相当主要。
1.在规划之前起首须要查找对应的电源IC手册，普通芯片手册外面会包罗有最根基的电源电压电流信息和管脚信息，和layout guide，若是存在layout guide则根据外面的款式停止规划布线的复刻便可，因为layout guide是颠末考证的，凡是能使芯片的任务状况到达最好。
若是不layout guide也不干系，咱们领会完电源和管脚信息以后根据电源惯例请求来做便可。

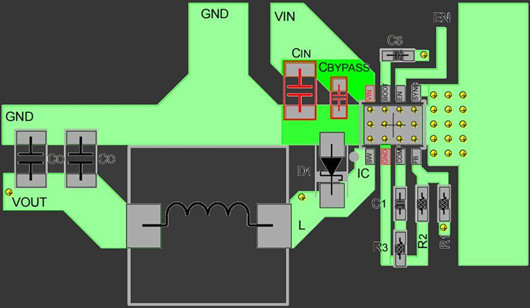

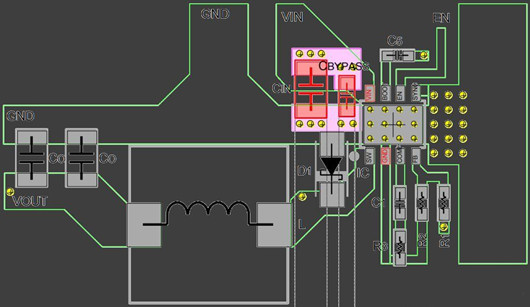

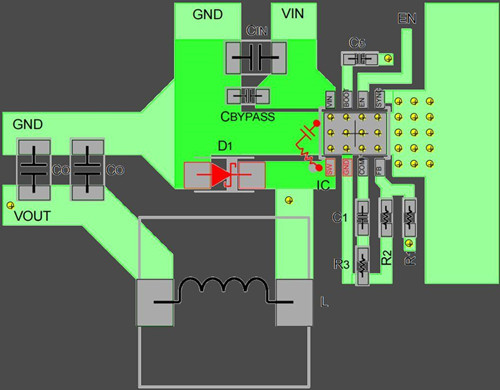

2.起首须要阐发电源的输入输入和续流回路，这三个回路越小越好，，因为每个电流环都能够或许当作是一个环路天线，会发生辐射，会激发EMI题目，也会搅扰板上别的的电路，而辐射的巨细与环路面积呈反比。
3.把输入输入和续畅通道的器件先拿出来，其余器件能够或许先不用管。
4.先摆放输入/输入骨干道上的器件。
5.滤波器件需公道安排时，滤波电容在电源途径上坚持先大后小准绳。
6.在摆放器件时，器件规划尽能够或许松散，使电源途径尽能够或许短。
7.注重留出打孔和铺铜的空间，以知足电源模块输入/输入通道通流才能。
8.规划时注重环路面积，环路面积要小。
9.对输入多路的开关电源尽能够或许使相邻电感之间垂直安排，大电感和大电容尽能够或许安排在主器件面。
10.最初把反应和其余器件接近管脚摆放便可。
11.对1OZ铜厚，在惯例环境下，20mil能承载1A摆布电流巨细；0.5OZ铜厚，40mil能承载1A摆布电流巨细，打孔和铺铜时坚持裕量。
12.0.5mm过孔过载1A电流--经历值，过孔巨细计过孔数目的评价，知足载流和压降的请求。
13.电源输入/输入途径布线接纳铺铜处置，铺铜宽度必须知足电源电流巨细，输入/输入途径尽能够或许少打孔换层。
14.打孔换层的地位须斟酌滤波器件地位，输入应打孔在滤波器件之前，输入在滤波器件以后。
15.铺铜处铜皮与焊盘毗连利用十字毗连，削减焊接不良景象。电流出格大可利用全毗连处置，或对十字处停止铜皮补强，以知足通流才能。
16.反应线须要毗连到最初一个滤波电容前方，注重不要颠末大电流的功率立体。
17.输入和输入地毗连以后同一在IC扇热焊盘下面打孔便可。
电源模块规划布线可提早下载芯片的datasheet（数据表）,根据保举的规划和布线停止设想。
1、规划设想
1)芯片电源接近准绳：对为芯片供给电压的开关电源，应确保它尽能够或许接近芯片安排。如许能够或许防止低电压输入线太长，从而削减压降，确保供电机能不受影响。
2)防止电磁搅扰：开关电源在高电压大电流的状况下任务，能够或许会激发庞杂的电磁兼容性题目。是以，开关电源四周应防止安排敏感元器件，以削减电磁搅扰对元器件任务的影响。
3)以电源芯片为焦点规划：在规划时，应以开关电源芯片为焦点元器件停止构造。电源滤波器的输入及输入端在规划时要确保充足的间隔，防止噪声从输入端耦合到输入端。元器件应整洁、松散地摆列在PCB上，以削减和延长各元器件间的引线和毗连。
2、布线设想
1)防止平行导线：输入、输入端用的导线应尽能够或许防止相邻平行，以削减不用要的电磁搅扰。
2)加粗地线：加粗输入和输入之间的地线，能够或许确保电流不变，并削减反应耦合。
3)强电流引线处置：强电流引线，如大众地线、电源输入/输入线等，应尽能够或许加粗。如许能够或许下降布线电阻及电压降，进而减小寄生耦合而发生的自激。
3、散热斟酌
1)散热空中积：因为开关电源的散热量比拟大，散热地（铜）的面积应尽能够或许加大，以确保热量的有用披发。
2)大面积铺铜与打孔：输入、输入端应尽能够或许大面积铺铜并多打过孔，如许不只能够或许知足电流的请求，还有助于进步散热结果。
