经常利用仪表缩小器,运算缩小器电路图-KIA MOS管

经常利用仪表缩小器先容

仪表缩小器首要是缩小电压旌旗灯号的感化。

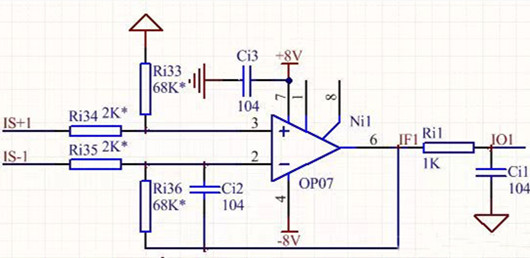

OP07根基缩小电路

根基运算缩小器用法，缩小倍数34（G=RI33/RI34=68/2=34）

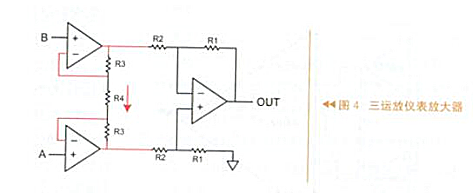

三运放仪表缩小器

第一级电路让共模旌旗灯号有用地经由过程，不任何缩小或衰减，第二级差动缩小器将共模旌旗灯号去除。因为额定晋升了差分增益，固然电阻器的婚配状态并不改良，可是体系的有用共模按捺才能却获得了加强。

在现实利用中须要注重：

1）必须在第一级供给增益；

2）体系的共模按捺不是由前两个缩小器的共模按捺比机能决议的，而是取决于两个共模按捺的婚配水平。可是双运算缩小器历来不会给出这一方针，是以挑选时必须请求CMRR机能方针比须要的方针机能方针最少好6 dB；

3）若是电阻器有某些对地的泄漏通路，CMRR方针就会下降；

4）仪表缩小器后面的元件要尽能够设想得均衡。若是仪表缩小器同雷同路中低通滤波器和反雷同路中低通滤波用具备差别停止频次，体系的CMRR特征将会跟着频次的下降而下降。

对仪表缩小器的第一级，每一个运算缩小器都要坚持其两个电压输出真个电压不异。图中R4两真个差分电压该当和两个输出真个电压不异，这个电压发生一个电流，流过电阻器R3并发生了缩小器的增益。

三运放仪表缩小器凡是会碰到的题目有：

1）这一规划缩小差分旌旗灯号，而后去除共模旌旗灯号。两级电路之间的中间节点载荷着约莫一半的差分旌旗灯号再加上共模旌旗灯号。须确保这个旌旗灯号处于运放的任务规模以内。当转变输出电压的共模成份时，若是看到近似于饱和的景象，则应起首查抄这里。

2）流过R4的电流。当把仪表缩小器的增益设置得很高时，R4就会很小，这象征着差分电压很大的时辰，R4上发生的电流也会相称大。须要查抄这类环境对体系是不是有负面感化。

3）反应通路中的电容。反应通路的走线应尽能够地短，反应通路过大的电容在高频时会使共模按捺比机能下降。

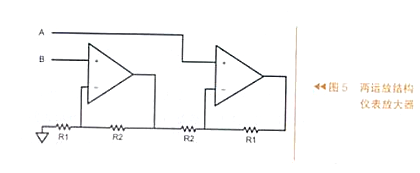

两运放仪表缩小器

若是不须要三运放规划如斯高的机能，可以利用两运放规划停止简化。这类规划的首要长处是规划简略，它只须要两个运算缩小器和四个电阻器，如图所示。因为很少有包罗三个运放的器件，是以三运放规划凡是须要利用一个四运放器件。而过剩的一个运放须要耗损更多的功率，以是两运放规划在能耗方面也会更低。

另外，和三运放规划一样，两运放规划电路也具备很高的输出阻抗。可是两运放仪表缩小器的机能要差一些，经由过程计较阐发，这类规划的共模按捺比对电阻器阻值变更的活络度比差分缩小器规划略高一些。最坏环境下，对0.1%的电阻器婚配前提下的CMRR不是54 dB，而是50.5 dB。与三运放仪表缩小器差别的是这个CMRR数值不随增益的增添而改良。因为两个通路不均衡，同雷同路旌旗灯号的频次呼应与反雷同路旌旗灯号差别。因为反雷同路要经由过程两级电路而不是一级电路，是以在反雷同路中呈现了一个相位提早，并且压摆率和带宽特征也会差别，其噪声机能也会差一些。

两运放仪表缩小器罕见的题目是：

1）因为第一级的输出电压即缩小了的输出电压，此中包含共模电压，是以须要注重第一级的输出电压；

2）因为两运放仪表缩小器的CMRR对电阻的婚配环境极其敏感，是以须要注重电阻器的婚配；

3）高频机能。是以，对这三种规划来讲：差动缩小器 这类缩小器很好，也很简略，只须要一个运算缩小器和四个电阻器。可是，它的输出阻抗与所选电阻器的数值有关，并且噪声和CMRR的机能也较差。

2）三运放仪表缩小器 第一级电路供给高输出阻抗。当咱们在第一级电路中引入增益时，还进步了噪声和CMRR的机能。

两运放规划仪表缩小器 这类电路规划比三运放规划简略很多，并且也具备很好的输出阻抗特征。可是，其噪声和CMRR机能不能跟着增益的增添而改良。
