电动车防盗器喇叭的驱动电路，也便是压电陶瓷蜂鸣片的驱动发声电路。

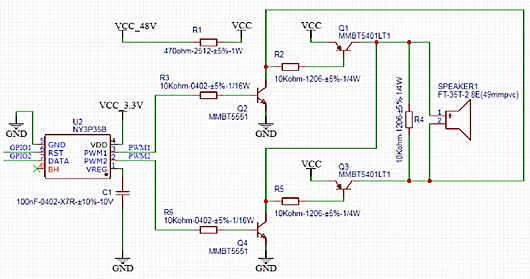

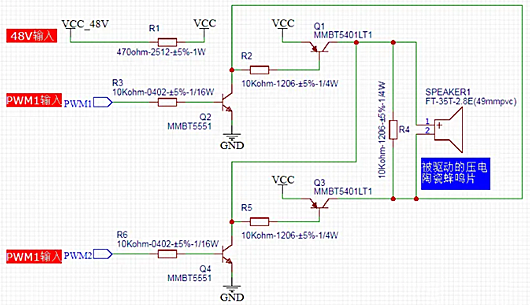

下图最右侧的 SPEAKER1 便是压电陶瓷蜂鸣片，型号为 FT-35T-2.8E，带直径为49mm的PVC膜。
以输出 48V 为例。PWM1 和 PWM2 为两个输出节制旌旗灯号，实在是两个音频旌旗灯号。两个旌旗灯号不能同时为高电平，不然会形成短路。
当 PWM1 为高电平、 PWM2 为低电日常平凡，Q4、Q3不导通，蜂鸣片经由过程Q2、Q1导通：
①：PWM1为高电平，令Q2的be极正向导通；
②：Q2导通，令Q1的eb极正向导通；
③：Q1导通，驱动压电陶瓷蜂鸣片。

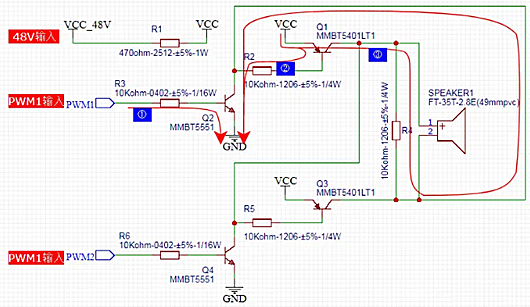

PWM1为高电平、PWM2为低电日常平凡导通回路
相反，当 PWM2为高电平、 PWM1 为低电日常平凡，Q2、Q1不导通，蜂鸣片经由过程Q4、Q3导通：
①：PWM2为高电平，令Q4的be极正向导通；
②：Q4导通，令Q3的be极正向导通；
③：Q3导通，驱动压电陶瓷蜂鸣片。

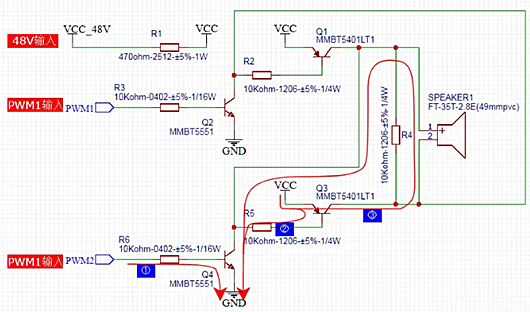

PWM2为高电平、PWM1为低电日常平凡导通回路

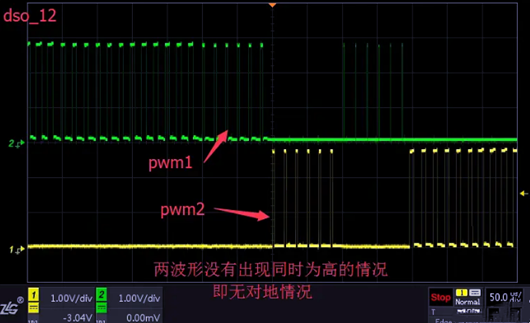

用示波器丈量 PWM1、PWM2 现实节制时的波形以下，两波形不呈现同时为高电平的环境。若是呈现同时为高电平的环境，Q1、Q2、Q3、Q4同时导通，则电源VCC间接对地短路。
PWM1、PWM2旌旗灯号能够用语音芯片发生，这里选用NY3P35B 为例，能够把指定声响文件烧录进芯片，GPIO1、GPIO2两个旌旗灯号用来对语音芯片做节制。
注重事变
电路图中标注了各元器件的参数，选型时要出格注重。
由于在电压值较高的48V直流电压下利用，三极管选用高耐压的型号，NPN三极管选用 MMBT5551 ，PNP三极管选用 MMBT5401LT1。
蒙受高压的电阻选用1206封装，由于0402封装耐压不够。
