LDO和DC-DC的首要区分在于它们的任务道理、利用处景、效力、输出纹波、负载呼应速率和电路庞杂性。
任务道理和拓扑规划：
LDO（高压差线性稳压器）首要依托调剂电路管的阻抗变更来坚持输出电压不变，经由过程负反应体系调剂PMOS管的G极电压，从而节制输出电流和电压，完成稳压。LDO的外部规划包含基准参考电压源、偏差缩小器、分压取样电阻（组成反应收集）和调剂元件。
DC-DC转换器是一种在直流电路中将一个电压值的电能转换为另外一个电压值的电能转换装配，包含BUCK（降压）、BOOST（升压）、BUCK/BOOST（起落压）等多品种型。DC-DC转换器经由过程开关体例完成电压转换，具备多种拓扑规划。
LDO简介
LDO是low dropout regulator的简称，即高压差线性稳压器，这是绝对传统的线性稳压器来讲的，传统的稳压器，输出比输出要超出跨越良多，不然没法任务，LDO能够输出比输出高1~2V便可。
LDO高压差，首要是外部利用PMOS管，通俗的线性稳压器利用的是PNP三极管，PMOS是电压驱动，无需电流，大大削减LDO自身耗损的电流；通俗的稳压器为了避免PNP三极管进入饱和状况而下降输出才能，以是输出输出压降不能太低，而PMOS管的导通内阻很小，导通压降即是导通内阻乘以输出电流，以是导通压降很低。

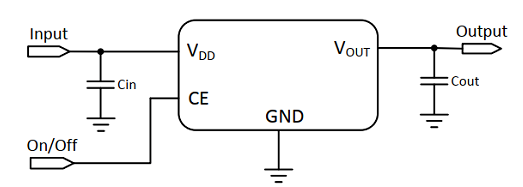

LDO典范电路
此刻的LDO集成度高，普通只要要2个电容（普通是2个1uF）和一个LDO芯片便可，电路简略。
DC-DC简介
DC-DC是一种在直流电路中将一个电压值的电能变为另外一个电压值的电能的装配，严酷意思上LDO也是一种DC-DC，在电源芯片选型中，LDO和DC-DC则是两种完整差别的芯片。
DC-DC包含三品种型：BUCK（降压）、BOOST（升压）、BUCK/BOOST（起落压）。

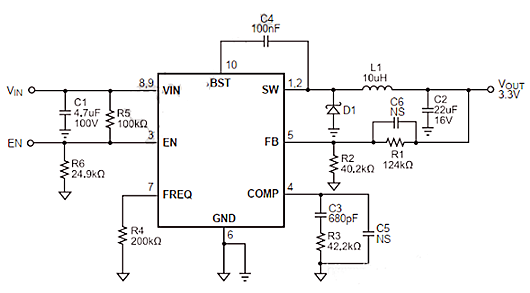

DC-DC典范电路
一个典范的DC-DC BUCK电路，包含输出输出电容，FREQ频次设置，EN使能管脚，FB反应电阻，SW上加续流二极管和电感，BST电容，COMP频次弥补等。
LDO、DCDC的特色
LDO特色
核心电路简略，价钱自制
比拟DCDC转换器的利用须要电感、电容、电阻、二极管等核心器件，且规划也有讲求，
LDO的利用设想简略，除输出、输出端加上滤波电容，或输出端增添并联电阻做假负载外，不须要其余核心器件；
LDO芯片价钱普通绝对自制，且核心电路简略，本钱低。
噪声低、纹波小
其道理为线性调理不会发生开关噪声，噪声小、输出电压纹波小。
效力较低
LDO利用中要注重输出电压与输出电压差不能太大，不然效力会很是低，温升也增添大。
LDO效力可经由过程η= Vout/Vin ×100%，
比方，输出电压Vin为12V，输出电压Vout为3.3V，计较得出效力η=27.5%，效力很低。
DCDC特色
效力高、输出电压规模宽、大电流输出
比拟LDO稳压器，DCDC的长处是输出电压规模宽、功耗低、效力高(可达90&以上)、撑持降压、升压（Boost）、反相称变更，且撑持大电流的输出，还撑持输出输出真个断绝；
而错误谬误也比拟较着，纹波较大、开关噪声大、电路设想较庞杂、本钱绝对较高、输出输出存在较大延时等。
从下面的一些描写中，能够大抵得出LDO和DC-DC的区分：
LDO核心器件少，电路简略，本钱低；DC-DC核心器件多，电路庞杂，本钱高；
LDO负载呼应快，输出纹波小；DC-DC负载呼应比LDO慢，输出纹波大；
LDO效力低，输出输出压差不能太大；DC-DC效力高，输出电压规模广泛；
LDO只能降压；DC-DC撑持降压和升压；
LDO和DC-DC的静态电流都小，按照详细的芯片来看；
LDO输出电流无限，最高能够就几A，且到达最高输出和输出输出电压都有干系；DC-DC输出电流高，功率大；
LDO噪声小；DC-DC开关噪声大，为了进步开关DC-DC的精度，良多利用会在DC-DC后端接LDO；
LDO分为可调和牢固型；DC-DC普通都是可调型，经由过程FB反应电阻调理；
利用处景：
LDO合用于须要简略电路和低本钱的利用，如便携式装备和低功耗体系中，因其具备不变性好、负载呼应快、输出纹波小的长处。
DC-DC转换器合用于须要高效力和高输出电压规模的利用，如产业主动化、电力节制等范畴，撑持降压和升压，具备效力高、输出电压规模广泛的长处。
