反激式开关电源,rcd接收电路任务道理-KIA MOS管

信息来历:本站 日期:2024-06-25

分享到:

反激式开关电源,rcd接收电路任务道理-KIA MOS管

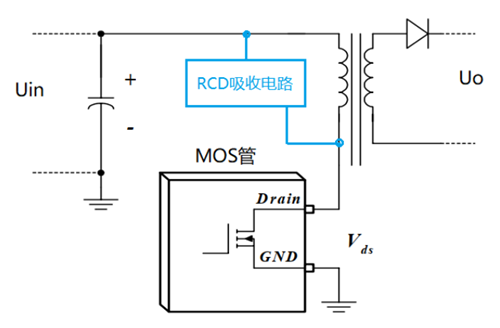

反激式开关电源rcd接收电路

反激开关电源在MOS管关断时,变压器低级绕组漏感存储的能量没法向次级绕组通报,低级绕组的漏感和MOS管的寄生电容发生了谐振电压波形。


这个谐振电压尖峰与次级绕组反射电压、电源输出电压叠加在一路,加载到MOS管的DS两头。如加载电压跨越MOS管的耐压,则MOS管破坏。如加载电压在MOS管耐压之下,但接近MOS管耐压最大值,则影响MOS管利用寿命。


RCD接收电路的感化便是按捺谐振电压尖峰,为MOS管耐压留出最少20%的电压余量,防止MOS管破坏或影响MOS管利用寿命。别的,RCD接收电路按捺了谐振电压振荡,对EMI有益。

反激式开关电源,rcd接收电路

RCD接收电路任务道理

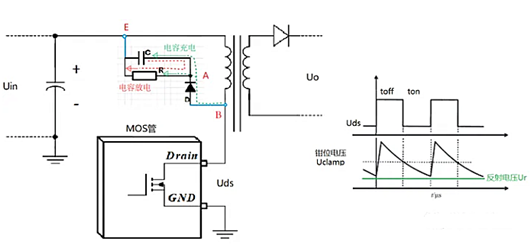

用于接收MOS管电压尖峰的电路另有其余电路情势,但在开关电源中RCD接收电路是最常用的。RCD接收电路由二极管D,电阻R,电容C构成,其电路布局以下图所示。

反激式开关电源,rcd接收电路

连系道理图,疏忽二极管D的正向导通压降。当MOS关断时,谐振电压波形在B点发生电压尖峰,此时UB高于UA(初始时辰电容C两头无电压差),则UB经由进程二极管D向电容C充电。Uds电压下降的实质是低级绕组漏感瞬变电流感应发生的电压(低级绕组漏感存储的磁能)向MOS管的寄生电容Coss停止充电,寄生电容Coss两头电荷堆集,电压差增大。


当二极管D导通,因为电容C比MOS管的寄生电容大很多,以是电容C会分掉大局部电流(这局部电流原来是向寄生电容Coss充电的),使得寄生电容Coss充电进程变得迟缓,以是说电容C会按捺Uds电压尖峰。同时电阻R耗损低级绕组漏感存储的能量,使得谐振波形尽快趋于安稳。


在MOS管关断的时候内,钳位电容很快充电到达设定的钳位电压,谐振电压尖峰低于钳位电压(当谐振电压UB波形起头降落到低于UA时,并一向坚持UB低于UA,UB逐步回落至Uin+Ur),以后钳位二极管停止,钳位电容C经由进程钳位电阻R以热能的情势开释能量。


须要注重的是,须要限定电阻R放电的速率(象征着电阻阻值不能选得太小),保障钳位电压不会低于反射电压,不然UB大于UA(此时UB=Uin+Ur,UA=Uin+Uclamp,Uclamp受电阻放电影响是逐步减小的),则钳位二极管导通,钳位电阻起头耗损本来要向次级绕组通报的能量,如许会下降电源效力。经由进程这类体例,在MOS管关断时,RCD接收电路接收低级绕组漏感在MOS管守旧时辰存储的能量,限定Uds不得跨越UA。


为了防止上一周期钳位电容C存储的能量影响下一个周期钳位举措,请求鄙人一次MOS导通之前,电阻R将钳位电容C上的能量开释全数开释掉。若是不电阻R,则在每一个周期漏感都将对电容C停止充电,使得电容C两头电压不时下降,直至MOS管或电容蒙受不住高电压而破坏。普通地,请求MOS管开关周期T=(2~4)×RC。

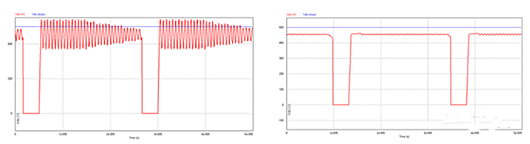

下图为开关电源增添RCD电路前后MOS管Uds测试波形对照,左图为加RCD之前电路的测试成果,右图为为加RCD以后电路的测试成果:

红:MOS管Uds电压,蓝:MOS管耐压Uds max

反激式开关电源,rcd接收电路
