反激开关电源环路设想

开关电源设想中,AC-DC的环路规划对全部电源体系的机能相当主要。杰出的规划能够进步电源的效力,削减电磁搅扰(EMI),并确保体系的不变性和靠得住性。


断绝电源计划

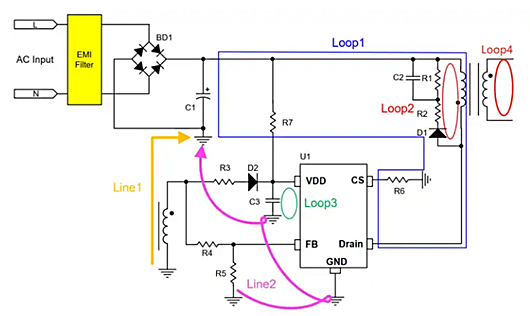

如反激式原边节制电源,典范利用道理图中,有4个环路:

Loop1:原边主功率环路

Loop2:RCD接收环路

Loop3:VDD环路

Loop4:Vout环路

反激开关电源环路

在环路设想时,Loop1、2、3的环路面积要尽可能小,在Loop1中,走线还应尽可能粗以优化效力,在Loop3中,VDD电容C3应紧贴芯片。


在GND走线设想时,赞助绕组应间接毗连到输出电容的地,如Line1所示;VDD电容C3及FB下阻R5应先毗连到芯片的GND管脚,再毗连到输出电容的地。

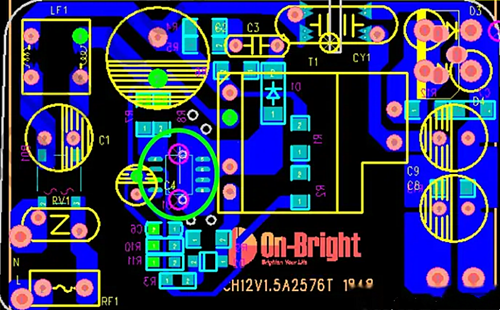

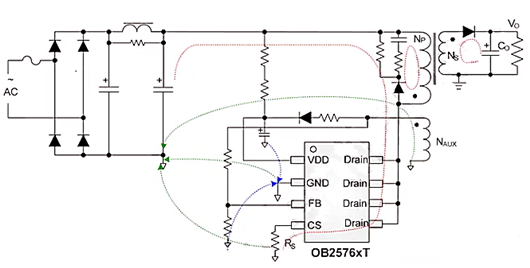

以OB2576XT为例,其道理图&规划设想倡议以下:

反激开关电源环路

反激开关电源环路

非断绝电源计划

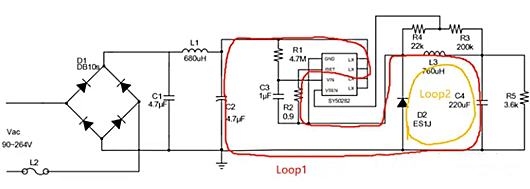

非断绝计划,典范利用道理图中,有两个环路:

Loop1:源开关环路

Loop2:续流环路

反激开关电源环路

在Layout时,应让环路面积尽可能小,且在知足环路面积小的条件下,功率电感L3尽可能道理母线上的π滤波电路。反应电阻 R4 和 R3 接近芯片引脚安排。芯片的旁路电容接近芯片引脚安排。

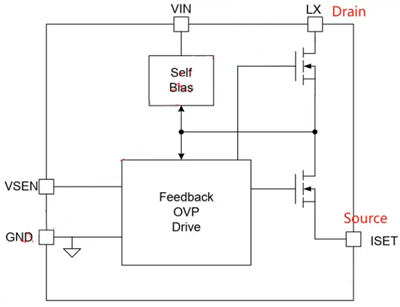

在该转换电路中,LX(Drain)是主电源的DC定点,能够在电流主回路走线上增添敷铜面积来改良电源散热,进步电源机能;ISET(SOURSE)是电源的开关动点,能够尽可能延长 SOURSE 和功率电感间的线径来改良 EMI 的特征。
