开关电源环路弥补设想,图文阐发-KIA MOS管
信息来历：本站 日期：2024-06-24

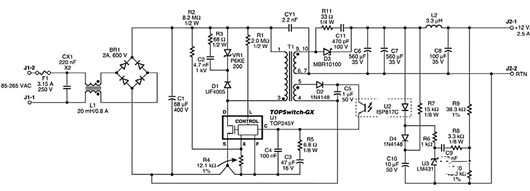

下图是一个典范的Topswitch电源的节制环路，宽规模输入，12V/2.5A输入，道理图以下；

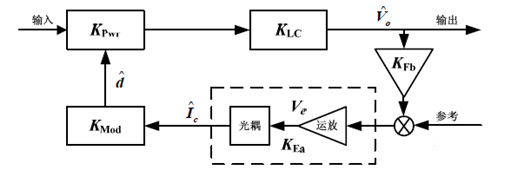

电源的反应环路图以下：
其开环通报函数为：
KPwr-功率局部通报函数；KLC-输入LC滤波局部通报函数；KFb-反应分压局部通报函数；Kea-反应弥补局部和光耦局部通报函数；KMod-调制器局部通报函数。在做弥补设想前，先计较出K1= KMod ×KPwr × KLC ×KFb的频次特征，按照现实环境肯定出须要的设想方针KEa，而后经由过程设想TL431的呼应弥补来实现KEa的请求。

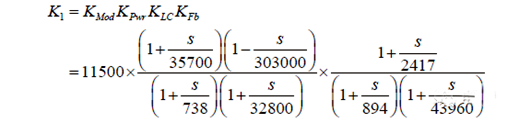

除弥补局部外的小旌旗灯号通报函数K1
在此设想中，因为上分压电阻间接接到 431 基准端，以是 Kfb=1。
设想弥补局部，先肯定方针带宽，而后再设想弥补局部，使在方针带宽时的相位裕量大于45°，幅值裕度不论用下面哪一种弥补体例都是主动知足的，以是设想时普通不必出格斟酌。在用Topswitch设想的反激电源中，方针带宽除遭到普通反激电源的几个限定外（带宽要小于开关频次的1/2；右半立体零点的1/4；运放增益限定；输入电容范例的选等），还遭到外部7KHz顶点的限定，普通不能太高，约1-2KHz。
TL431局部小旌旗灯号通报函数
因为 TL431 用输入供电，其通报函数为：
函数有一个在原点的顶点和一个零点：
R6，R9 巨细决议了增益，因为 R9 由零点的地位而决议，以是全部增益的巨细由调剂R6 来肯定。CTR 为光耦 PC817C 的实测电流传输比。弥补局部只要一个顶点和零点，它们和Topswitch 外面的 7kHz 顶点配合构成了一个 π 型弥补收集。7KHz 顶点用来对消输入滤波电容零点，衰减乐音和开关纹波的搅扰。

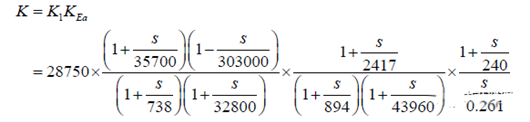

总开环呼应
全部环路的开环增益为 K1 和 KEa 的乘积，也便是两局部的增益和相位的代数和。
终究计较获得交越频次 1.16kHz，相位裕量 66.5°，知足环路不变请求 。
