所谓脉宽调制便是经由过程电路发生必然频次的方波，调剂方波的占空最近完成功率巨细的调剂，使得机电或其余负载的功率变更，这也就完成了机电速率的调剂，LED亮度的调剂等等。
一个高电平起头到下一个高电平到来是一个周期，在一段延续任务时候内脉冲占用的时候与总时候的比值，便是占空比。高电平延续的时候越长占空比越高，输入的功率就越高。那末咱们就只需调理每个周期内的高电平延续时候就能够便利的调剂输入功率了。

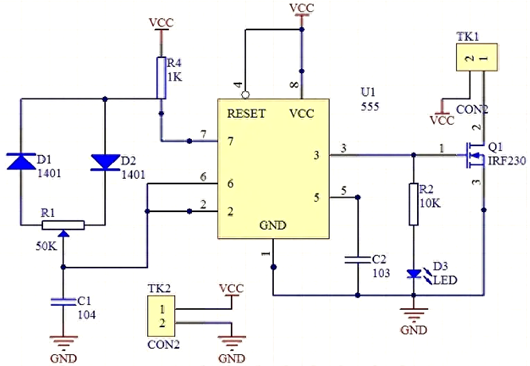

555PWM脉宽调制电路：
这个电路是操纵555时基芯片建造的PWM调光电路，因555芯片价钱昂贵，内部原件少，靠得住性高档长处，操纵场所很是普遍。经建造测试此电路完整能够调剂机电转速，LED亮度，不须要调试。
555按时器宽规模脉宽调制器（PWM）:
脉宽调制器（PWM）经常用在开关电源（稳压）中，要使开关电源稳压规模宽（即输入电压规模大），可操纵555按时器组成宽规模PWM。
仅需把一个二极管和电位计增添到异步形式运行的555按时器上，就发生了一个带有可调效力系数为1%到99%的脉宽调制器。它的操纵包含高功率开关驱动的电念头速率节制。

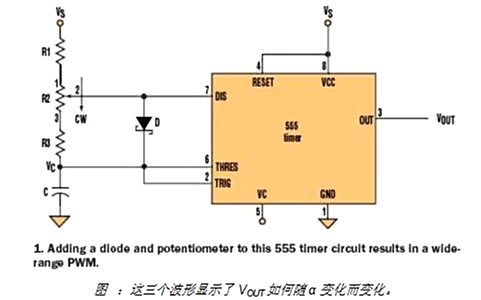

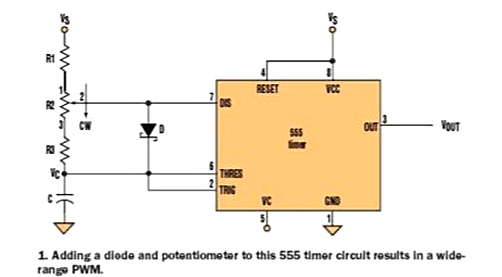

图：在555按时器电路中增添一个二极管和电位计可组成一个宽规模PWM
这个电路的输入能够驱动MOSFET去节制经由过程电念头的电流，到达光滑节制电念头速率90%摆布。这也操纵于灯光的节制，灯光的强度可得以有效节制。
另外一个操纵是在开关式电源。PWM调剂许可一个可变的输入电压。可经由过程555按时器（5个引脚）VC终真个反应来调理电压。一个跨越调理阈值限定的输入电压将提早竣事基于周期轮回的PWM旌旗灯号，以保持输入电压的不变。微处置器能够经由过程数字电位计间接调理PWM去节制电念头速率、灯光强度或电源输入电压。

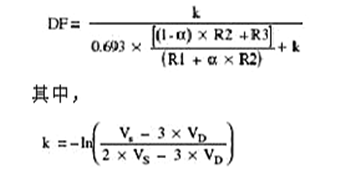

对周期因子（DF）：
而a是终端2和终端1之间电阻与终端3和终端1之间电阻的比值。选R3=R1，R2=100×R1，这时候DF为1%至99%。如上所述，数字电位计能够取代R2。经由过程的电流无限是在该操纵中利用数字电位计的首要束缚。对一个100kΩ的数字电位计，R1和R3能够到达1kΩ，则峰值电流为5mA。
规范二极管可在递加线性下看成D来利用。对抱负的二极管，k=0.693，则有：
DF和α之间为线性干系。下图显现了当α变更时VOUT的波形。
