脉冲宽度调制（简称脉宽调制）是在不转变频次的环境下，经由过程调理脉冲的占空最近调理功率管的开关时候；而脉冲频次调制（脉频调制）形式是在不转变脉冲占空比的环境下，经由过程调理脉冲频次来节制开管的开启时候。两种调制形式各有其优错误谬误。

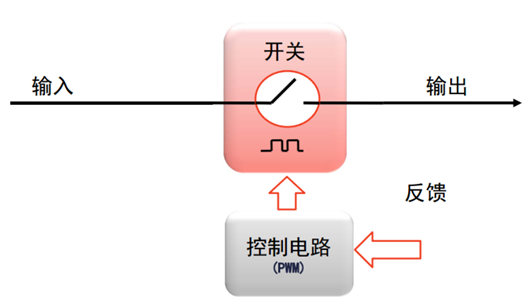

开关稳压器（Regulatior），便是完成稳压，须要节制体系（负反应），当电压回升时经由过程负反应把它降落，当电压降落时就把它升上去，如许构成了一个节制环路。如图1中是脉冲宽度调制（PWM），固然另有其余如：脉冲频次调制（PFM）、移相节制体例等。
开关稳压器首要有两种节制体例：脉冲宽度调制（PWM）和脉冲频次调制（PFM）。

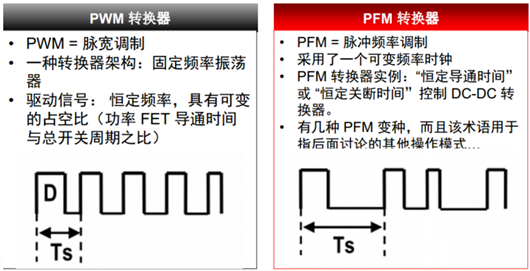

脉冲宽度调制（PWM）：Pulse Width Modulation 频次牢固，占空比转变；
脉冲频次调制（PFM）：Pulse Frequency Modulation 导通/关断时候牢固，频次转变；
PWM/PFM节制体例的界说：
占空比：

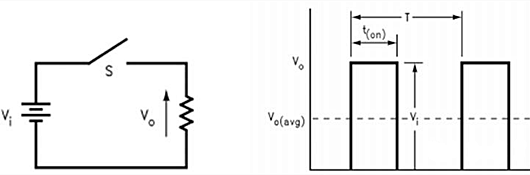

所谓占空比，便是守旧的时候Ton与开关周期T的比值，Ton（守旧时候） + Toff（关断时候） = T（开关周期），占空比 D=Ton / T。经由过程转变占空比并输入良多个脉冲，高频地切换，操纵在开关接通时代存储能量，在开关堵截时供给此能量的手腕，从而完成安稳的电压。
占空比表示图
PWM与PFM的优错误谬误：
1）脉冲宽度调制（PWM）
因为在PWM调制体例下是延续性任务的，电感也是延续充放电，是以，在PWM调制形式下，重负载时的效力较高、纹波较低、但EMI/噪声会更大。
2）脉冲频次调制（PFM）
因为PFM调制体例下为歇性性任务，电感也是中断性的充放电，是以，在轻负载时效力比PWM更高、EMI/噪声更低、但纹波较大。
