CMOS反相器电路道理图,幅员

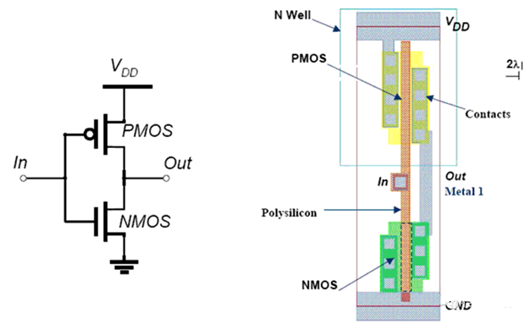

下图所示是CMOS反相器电路的道理图和物理幅员。物理幅员便能够懂得为MASK的图形，集成电路制作便是按照图形一层一层光刻、发展、注入而完成的，以是不管是甚么电路图，终究都必须转换成物理幅员的图形，交到工场去出产。

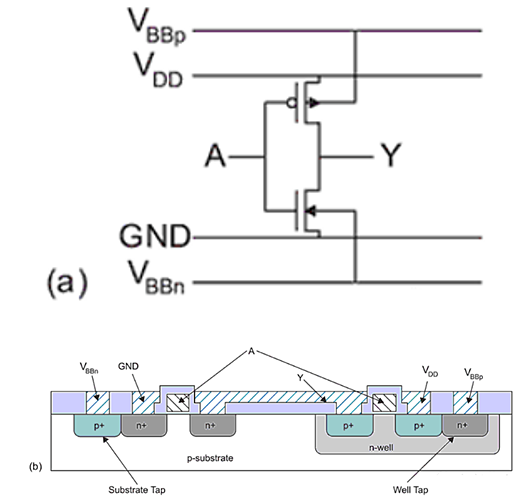

固然由于晓得出产出来的电路，是一层一层重叠的，以是CMOS反相器电路现实剖面图以下所示。

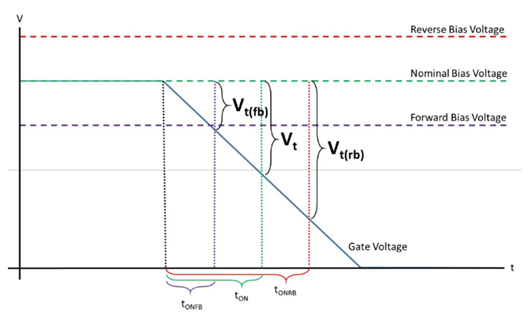

普通来讲VDD与VBBp会毗连在一路，接在VDD上，是PMOS的源端，而VBBn与GND会毗连在一路，接在地上，是NMOS的源端。固然跟着工艺尺寸慢慢下降，VBBp和VBBn不会与每个门电路的VDD和GND毗连，而是每几个电路毗连一个门电路，如许做的益处是，节流面积，但是以会形成衬底偏置电压（VBS，Substrate Biasing Voltage，偏置与衬底的电压差）与源端产生少量电压差，转变阈值电压VT。普通来讲VBS与VT成正比干系，也便是说VBS越大，VT越小，VBS越小VT越大。

对数字集成电路工程师来讲，晓得衬底偏置电压对VT有影响就好，不须要领会太多了。由于在进步前辈工艺下，为了做好低功耗设想，有特地的Body Biasing Generator（BBG）来微调偏置电压，以便取得功耗与机能之间的弃取。下降VT能够进步机能，但带来较大泄电；进步VT能够削减泄电，但会进步机能。

电路阐发

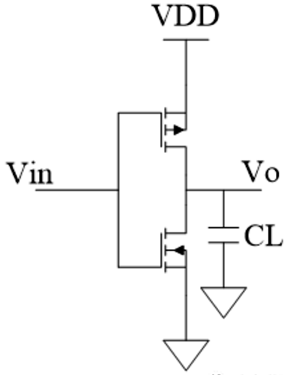

起首看CMOS反相器的电路，差别的是，多了一个CL，负载电容。不管是甚么CMOS门电路，其输出必然是要驱动一个负载的，而对CMOS门电路来讲普通负载指的是金属连线与地之间的电容，和下一级电路输出栅极与地之间的电容。由于MOSFET是电压节制电流，若是把负载电压VDD当作逻辑1，地电势当作逻辑0，那末只是电流是没法完成逻辑通报的，是以负载电容在被电流充电与放电的进程中，完成其节点在VDD与地电势之间跳变，能力真正把逻辑数值通报进来。

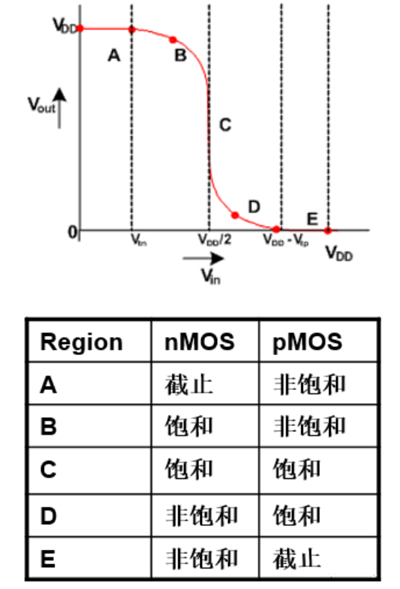

假定PMOS和NMOS利用不异的VT值，则输出电压转变引发输出电压变更的曲线（反相器转移特征曲线）图以下：

A地区，Vin在0V到VTN之间，是以NMOS停止，PMOS非饱和，但不电流通路，是以不电流，输出电压也不会产生变更。

B地区，Vin在VTN到1/2VDD之间，NMOS处于饱和状况，PMOS处于非饱和状况，对PMOS来讲，VDS不大，是以电流不大，电容放电速率比拟慢。

C地区，Vin在1/2VDD摆布，NMOS和PMOS同时处于饱和状况，放电速率俄然增大，对PMOS来讲，很快到达饱和状况（VDS增添），而NMOS很快到达非饱和状况（VDS削减），进入D地区。

D地区，Vin处于1/2VDD到靠近（VDD-VTP）区间，NMOS处于非饱和，PMOS处于饱和状况，对NMOS来讲，VDS不大，是以电流不大，电容放电速率较慢。

E地区，Vin大于VDD-VTP，PMOS停止，不电流通路，输出电压也就牢固在0V。

由以上特征可见，当输出电压为VDD的时辰，输出电压为0V，而输出电压为0V时，输出电压为VDD，恰好相反，知足反相器的逻辑干系。

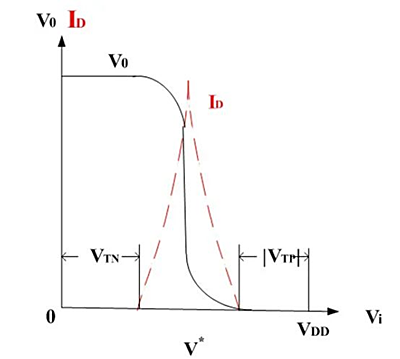

再看输出电压与电路电流的干系：

能够看出，只需输出电压小于nMOS的VT，或大于VDD-|VTP|，则电路是不会产生电流的。只需在这中间区间，才会产生一个比拟大的电流，出格是两个管子都处于饱和状况时。如许的益处是只需电路不产生翻转，就不会产生电流，而一旦产生翻转，由于nMOS和pMOS的互补性，会疾速完成状况转换，进步机能。
