在恒流形式下，不论输入电压是不是转变，电子负载耗损一个恒定的电流。咱们操纵MOS管的线性区，把它看成可变电阻来用的，把电耗损掉。MOS管在恒流区（即缩小状况）内，Vgs必然时Id不随Vds的变更而变更，可完成MOS管输入回路电流恒定。只需转变Vgs的值，便可在转变输入回路中恒定的电流的巨细。
在现实傍边，咱们普通经由过程运放对MOS管停止驱动和电压节制，也便是完成电压-电流的转换。为了完成较高的不变性，能够用电压基准牢固住输入电压。
如图1所示，采样电阻Rs、运放组成一个比拟缩小电路，MOS管输入回路的电流经Rs转换成电压后，反应到运放反相端完成Vgs，从而MOS管输入必然的电流。
当给定一个电压VREF时，若是Rs上的电压小于VREF，也便是运放的-IN电压小于+IN，运放加大输入，使MOS导通水平加深，使MOS管输入回路电流加大。
若是Rs上的电压大于VREF，-IN电压大于+IN，运放减小输入，MOS管削减输入回路电流，如许电路终究保持在恒定的给值上，也就完成了恒流任务。
以是，输入电流Id=Is=VREF/Rs。由此可知只需VREF不变，Id也不变，便可完成恒流输入。若是转变VREF便可转变恒流值，VREF可用电位器调理输入或用DAC芯片由MCU节制输入，接纳电位器可手动调理输入电流。

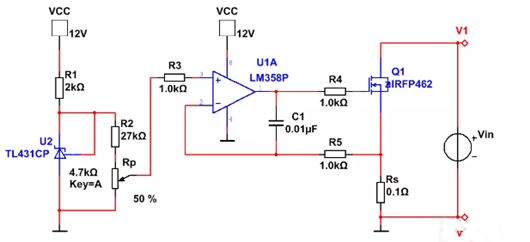

适用的电子负载电路图如图2所示。道理和上述近似，R1、U2组成一个2.5V基准电压源，R2、Rp对这2.5V电压分压获得一个参考电压送入运放同相端，MOS管输入回路的电流Is经Rs转换成电压后，反应到运放反相端，完成节制电压Vgs，从而节制MOS管输入回路的电流Is的不变。
电容C1首要感化有2个，一方面是消弭杂波，别的一方面使得电压变更速率减缓，尽能够削减MOS管的栅极电压高频变更激发振荡的能够。按照分压公式，能够自行计较负载能接收的最大电流。
器件选型
运放：由于是直流，能够不斟酌单电源任务的题目。可是要斟酌运放输入电压的规模，使得MOS管任务在线性区，别的，既然是DIY，必然要低本钱，以是能够挑选LM358，内置的别的一个运放能够用来做掩护用。
MOS管：负载输入电压首要受MOSFET的漏极到源极电压（Vds）额外值和电流检测电阻器的值的限定。注重，将电源毗连到负载时，应谨慎地计较功耗，使MOSFET一直处于宁静操纵地区（SOA）中，不然会在其管芯温度跨越宁静余量时将会爆炸。这里MOS管挑选经常使用的IRFP462。为了完成大电流的输入，能够把多个MOS管并联起来。
电压基准：TL431是一款输入电压可调的基准电压源，辅以适合的核心电路它能够在很大规模内输入品质较好的基准电压。
功率电阻：电阻的功率必然要留有余量，最好挑选黄金铝壳电阻。若是想做几十安培的大负载，能够斟酌用分流器电阻。
