直流电子负载道理

电源和负载：为用电局部供电是电源（AC/DC电源和电池）的功效。普通来讲，与它们相连并接管其供电的局部被称为负载。

直流电子负载便是经由过程节制外部功率（MOSFET）或晶体管的导通量（量占空比巨细），依托功率管的耗散功率耗损电能的装备。它能够或许切确检测出电源电压，切确调剂负载电流，同时能够完成摹拟负载短路、高速静态拉载等，这些功效都是直流电源调试检测不可贫乏的。

直流电子负载可用于测试大大都直流电源，包含电池、太阳能电池板、LED驱动器、DC-DC转换器和燃料电池等。

直流电子负载任务形式

直流电子负载的任务形式包含恒流（CC）形式、恒压（CV）形式、恒阻（CR）形式和恒功率（CP）形式。在恒流形式下，电子负载经由过程节制外部电路坚持一个恒定的电流值；恒压形式下，负载模块试图耗损充足的电流来节制电源电压到法式设定的值；恒阻形式下，模块所耗损的电流与电压成反比；恒功率形式下，负载模块按照法式设定的恒功率值调剂被测装备的功耗。

1.恒流（CC）任务形式

将电子负载设置为恒流任务形式时，不管电压怎样变更，电流值坚持恒定。要注重的是，该形式的电压是不能够编程的。可是，若是DUT施加的电压高于划定电流规模内许可的电压，就会启动电子负载的过压掩护机制，跳闸并封闭输入。

电流值可在高量程与低量程的规模内停止编程，若是量程值在量程堆叠地区，则负载挑选低量程。若是电流设置在低规模以外，负载会主动将输入调剂到低规模内的最大值。

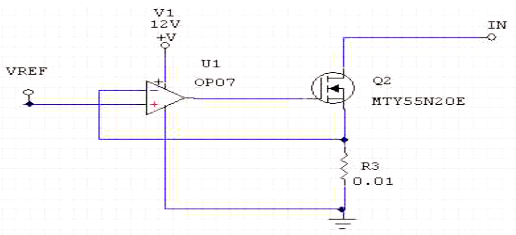

上图是一个经常使用的恒流电路，经由过程此电路很轻易取得精准的电流值。R3为取样电阻，VREF是给定旌旗灯号。当给定一个旌旗灯号VREF时，如R3上的电压小于VREF，也便是VOP07的-IN小于+IN，OP07加大输入，增大MOS导通水平，从而加大经由过程R3的电流。

若是R3上的电压大于VREF，-IN大于+IN，OP07减小输入，MOS导通水平减小，也就削减了经由过程R3的电流。如许电路一直坚持在恒定的电流给及上，完成恒流任务。

2.恒压(CV)任务形式

电子负载处于恒压任务形式时，负载模块试图耗损充足的电流来节制电源电压到法式设定的值。CV(恒压)操纵设置了电流限定，若是负载电流坚持在电流限定所设置的规模内，输入电压将坚持其法式设置。

当输入电流到达电流极限时，装备不再任务在恒压形式下，输入电压不再坚持恒定。相反，电子负载此刻将输入电流调剂到其电流限定设置。若是电压延续回升，直至跨越划定电流规模许可的电压或最大功率，过压掩护机制启动，跳闸并封闭输入。

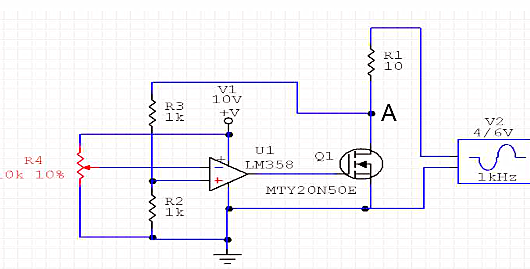

上图为恒压电子负载电路。MOS管上的电压经R2和R3分压后送入运放+IN与给定值停止计较。A点电压的变更会引发R2上的电压变更经由过程LM358影响Q1的导通水平，从而管束A点电压的变更，使A点坚持恒压。

3.恒阻（CR）任务形式

当电子负载处于恒阻任务形式时，模块所耗损的电流与电压成反比。电阻能够编程在任何三个堆叠电阻规模(高，中，低)。负载挑选一个与编程电阻值绝对应的规模。若是电阻值在规模堆叠地区，负载会挑选分辩率最高的规模。若是以后输入设置跨越挑选的量程，负载将主动将输入设置调剂为新挑选的量程内最靠近的可用值。

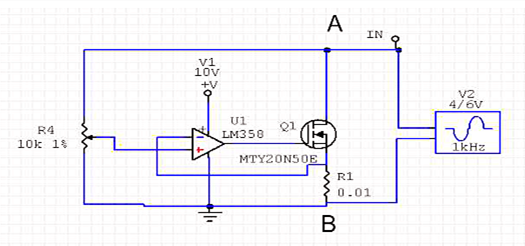

上图A和B两点的电压经由过程R4加在LM358的+IN脚，也就节制了R1上的电压，从而节制R1中的电流。如许，AB两点的电压比上电路中的电流，也便是AB两点的等效电阻。当AB两点电压变更时，R1上的电压也随之变更，从而经由过程R1的电流也响应的变更，保障了电路的恒阻特征。

4.恒功率（CP）任务形式

当电子负载处于恒功率任务形式时，负载模块按照法式设定的恒功率值调剂被测装备的功耗。负载模块经由过程丈量输入的电压和电流来调理输入功率，并按照AD转换器的测试数据流来调理输入功率。

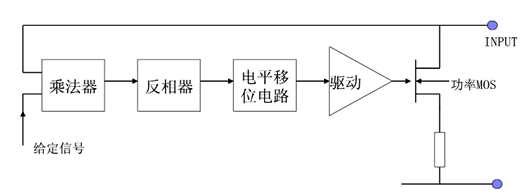

恒功率功效大局部电子负载都接纳恒流电路来完成，道理是MCU采样到输入电压后按照设定的功率值来计较输入电流。固然也能够经由过程硬件体例来完成，上图便是经由过程硬件完成恒功率的方块图。
