甚么是MOS管软击穿,穿通击穿道理阐发-KIA MOS管
信息来历：本站 日期：2024-06-17
MOS管软击穿景象首要触及到穿通击穿（Punch-Through Breakdown），这是一种特定的击穿机制，其特色包含电流慢慢增大和耗尽层展宽。这类击穿范例产生在源漏的耗尽层相接时，此时源真个载流子注入到耗尽层中，被耗尽层中的电场加速达到漏端，致使电流急剧增大。
穿通击穿道理
穿通击穿首要产生在源漏之间的耗尽层相接时。这类击穿的特色包含电流慢慢增大和电流急剧增大点，这是由于耗尽层扩大较宽，致使产生较大的电流。穿通击穿的软击穿点产生在源漏的耗尽层相接时，此时源真个载流子注入到耗尽层中，被耗尽层中的电场加速达到漏端，是以，穿通击穿的电流也有急剧增大点。这个电流的急剧增大和雪崩击穿时电流急剧增大差别，这时候候的电流相称于源衬底PN结正向导通时的电流，而雪崩击穿时的电流首要为PN结反向击穿时的雪崩电流。穿通击穿普通不会显现粉碎性击穿，由于穿通击穿的场强不达到雪崩击穿的场强，不会产生大批电子空穴对。
穿通击穿：
穿通击穿受多晶栅长度影响
1.粉碎性击穿并不会显现，
缘由：场强不达到雪崩击穿场强，并不会产生大批电子空穴对；
2.在沟道中间产生；
缘由：穿通不轻易产生在沟道表面，沟道注入使表面浓度大组成，NMOS管场效应管有防穿通注入；

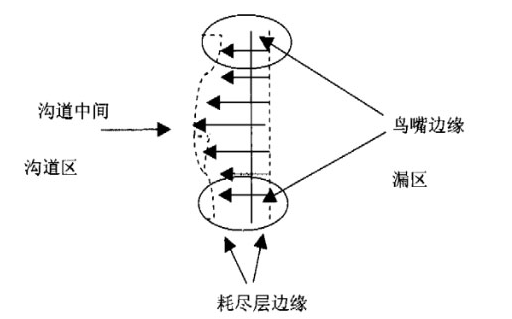

3.产生在沟道中间：鸟嘴边缘浓度 > 沟道中间浓度
4.软击穿：击穿进程中，电流垂垂变大；
缘由：耗尽层扩大较宽，同时产生DIBL效应，源衬底结正偏显现电流垂垂变大；
5.软击穿点：在源漏的耗尽层相接时，源端载流子注入耗尽层中，被电场加速达到漏端，电流变大，与雪崩击穿电流差别，与源衬底PN结正向导通时电流不异。
穿通击穿特色
（1）穿通击穿的击穿点软，击穿进程中，电流有逐步增大的特色，这是由于耗尽层扩大较宽，产生电流较大。另外一方面，耗尽层展泛博轻易产生DIBL效应，使源衬底结正偏显现电流逐步增大的特色。
（2）穿通击穿的软击穿点产生在源漏的耗尽层相接时，现在源真个载流子注入到耗尽层中， 被耗尽层中的电场加速达到漏端，是以，穿通击穿的电流也有急剧增大点，这个电流的急剧增大和雪崩击穿时电流急剧增大差别，这时候候的电流相称于源衬底PN结正向导通时的电流，而雪崩击穿时的电流首要为PN结反向击穿时的雪崩电流，如不作限流，雪崩击穿的电流要大。
（3）穿通击穿普通不会显现粉碎性击穿。由于穿通击穿场强不达到雪崩击穿的场强，不会产生很多电子空穴对。
（4）穿通击穿普通产生在沟道体内，沟道表面不轻易产生穿通，这首要是由于沟道注入使表面浓度比浓度大组成，以是，对NMOS管普通都有防穿通注入。
（5）普通的，鸟嘴边沿的浓度比沟道中间浓度大，以是穿通击穿普通产生在沟道中间。
（6）多晶栅长度对穿通击穿是有影响的，随着栅长度增加，击穿增大。而对雪崩击穿，严酷来讲也有影响，但是不那末较着。
防止穿通击穿的体例包含优化器件布局，如经由进程调剂搀杂浓度来按捺耗尽区宽度的延展，和在设想和制作进程中采用恰当的办法来防止或削减穿通击穿的产生。另外，对静电敏感的MOS管，采用恰当的静电防护办法也是须要的，以防止静电放电致使的击穿景象。
