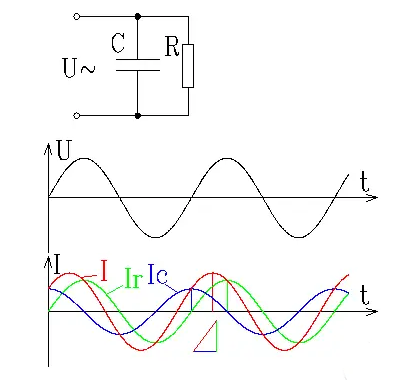

一个电阻与一个电容并联，就组成RC并联电路。RC并联电路加上必然频次的正弦波旌旗灯号，则电阻上的电流与电压同相，Ir=U/R,电容上的电流超前于电压1/4周期，电流的巨细Ic=U/Rc，两个电流合在一路，电流巨细I=（Ir^2+Ic^2）^0.5（在这里，∧2表现平方，^0.5表现开平方），电流/的相位和巨细可用直角三角形来抽象地表现，也能够按照这个图用勾股定理和三角函数停止计较（在这里不停止具体计较的举例），以下图：
一个电阻和一个电容串连，就组成RC串连电路。RC串连电路若是想用简略的体例间接求必然电压下的电流，有些坚苦，能够用简略的方法先获得干系式，再反过去停止计较。

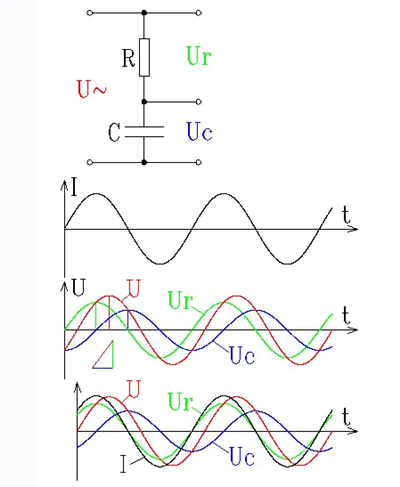

先假设有某频次的正弦波交换电I流过RC串连电路，此时，咱们便可求得Ur=l*R，Uc=I*Rc,Ur与其Uc的相位相差1/4周期，因而，U=（Ur^2+Uc^2）^0.5=I*（R^2+Rc^2）^0.5，电压U的相位和巨细可用直角三角形来抽象地表现，也能够按照这个图用勾股定理和三角函数停止计较。
以是，反过去，咱们可获得，当RC串连电路上加上电压U时，I=U/（R^2+Rc^2）^0.5，电流波形超前于电压波形，以下图：

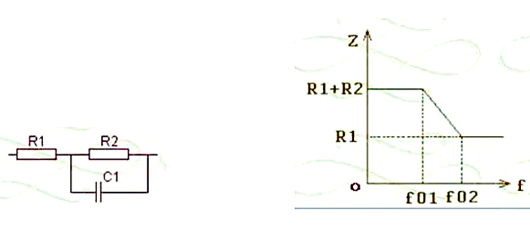

RC串并联电路存在两个转机频次f01和f02:
f01=1/2πR2C1,f02=1/2πC1*[R1*R2/(R1+R2)]
当旌旗灯号频次低于f01时，C1相称于开路，该电路总阻抗为R1+R2。
当旌旗灯号频次高于f02时，C1相称于短路，此时电路总阻抗为R1。
当旌旗灯号频次高于f01低于f02时，该电路总阻抗在R1+R2到R1之间变更。
积分电路的感化是：消减变更量，凸起稳定量。RC电路的积分前提：RC≥Tk，Tk是脉冲周期，积分电路可将矩形脉冲波转换为锯齿波或三角波，还可将锯齿波转换为抛物波。电路道理很简略，都是基于电容的冲放电道理，这里就不具体说了，这里要提的是电路的时候常数R*C，组成积分电路的前提是电路的时候常数必须要大于或即是10倍于输出波形的宽度。
微分电路的感化是：消减稳定量，凸起变更量。微分电路可把矩形波转换为尖脉冲波，电路的输出波形只反应输出波形的渐变部微分电路分，即只要输出波形产生渐变的刹时才有输出。而对恒定局部则不输出。输出的尖脉冲波形的宽度与RC有关（即电路的时候常数），RC越小，尖脉冲波形越尖，反之则宽。此电路的RC必须远远少于输出波形的宽度，不然就落空了波形变更的感化，变为普通的RC耦合电路了，普通RC少于或即是输出波形宽度的微分电路1/10就能够了。
