经常使用led恒流源电路,开关式恒流源电路图-KIA MOS管
信息来历：本站 日期：2024-06-14

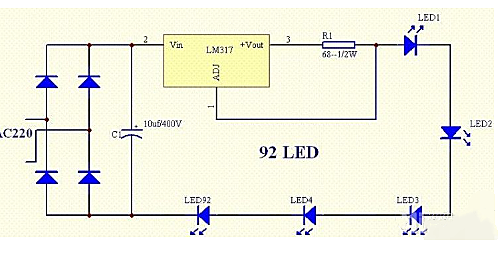

上图为一款操纵LM317的LED恒流源电路图。LED要恒流供电，不然轻易老化破坏。能够用LM317，道理是操纵317的启探控电压稳定，再除电阻，便是恒流值。灯能够按照需要接几多个。转变R1可转变电流，电流=1.25/R1.
LED灯电源接纳恒流驱动体例，输入电流是一定的，输入电压随负载变更而变更，在断开负载的环境下停止丈量，所测电压数值为AC 220V整流后的310V直流电压。

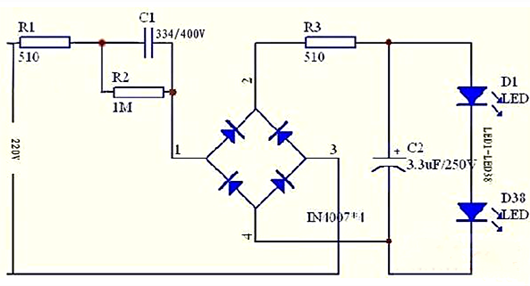

上图中即为一个简略的LED恒流电源电路，接纳阻容降压计划来完成，输入电流的巨细只取决于电容C1的容值，按照电容对交换电流的容抗来到达输入恒定电流的目标，而输入电压的巨细取决于负载，负载电阻越大，输入电压越高，负载开路时最大（ DC 310V），反之输入电压越小。
接纳高压间接降压的开关式恒流源
由交换间接整流获得的电压是264V，这时辰候能够接纳间接降压的高压Buck电路来恒流。

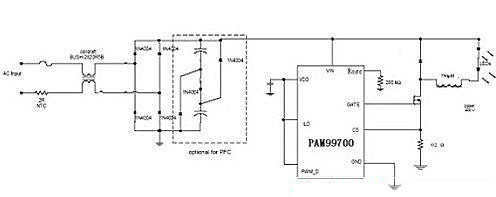

一个接纳PAM99700的LED吸顶灯照片如图所示。这个电路的特色是效力高达90%，功率因数也大于0.9以上。内部电路也很简略。能够驱动多达40个1W的LED。
它是接纳24串7并的3014型LED，总功率16.8W。
