led灯计划道理图,led驱动电路设想-KIA MOS管
信息来历：本站 日期：2024-06-13

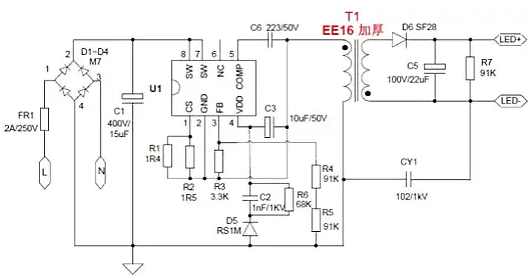

计划特色：
集成高压启动模块，灯具即开即亮，无启动电阻持久利用老化开路题目。
内置高压智能MOS管（690V2.5Q），接纳DIP7封装，凹凸压管脚间隔充沛，防止打火炸机。
QR节制形式，下降开关耗损。
100kHz任务频次，减少变压器体积。
过温调理功效（OTC），抗搅扰力强，多体系不闪灯，灌胶后输入电流不变，恒流精度3%之内。
周全智能掩护：输入开/短路掩护、过压/欠压/过流掩护、CS电阻开路掩护等。
此计划的道理电路图见图1。这是一种极为简略，一向相沿的典范电路。LED任务电流按下式计较：
I与镇流电阻R成正比；当电源电压U回升时，R能限定I的适量增加，使不超越LED的许可规模。
此电路的长处是简略，本钱低；错误谬误是电流不变度不高；电阻发烧耗损功率，致利用电效力低，仅合用于小功率LED规模。
普通材料供给的镇流电阻R的计较公式是：
按此公式计较出的R值仅知足了一个前提：任务电流I。而对驱动电路另两个主要的机能目标：电流不变度和用电效力，则全然不顾及。是以用它设想出的电路，机能不保障。

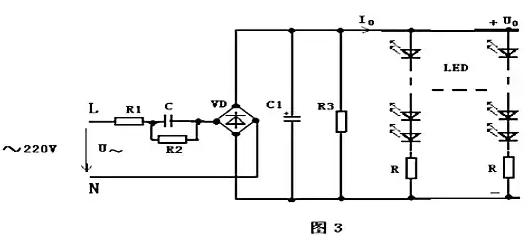

电路的任务是基于在交换电路中，电容存在容抗XC也有”镇流感化”的道理。别的电容耗损无功功率，不发烧；而电阻则耗损有功功率，会转化为热能耗散掉，以是镇流电容比镇流电阻，能节流一局部电能，并能设想成将LED灯间接接到市电~220V上，利用更加便利。
此计划的长处是简略，本钱低，供电便利；错误谬误是电流不变度不高，效力也不高。仅合用于小功率LED规模。当LED的数目较多，串连后LED歧路电压较高的场所更加合用。
