当MOS晶体管的沟道长度小到可以或许和漏结及源结的耗尽层厚度比拟拟时，会显现一些差别于长沟道MOS管特征的景象，统称为短沟道效应，它们归因于在沟道区显现二维的电势散布和高电场。
MOSFET的沟道长度小于3um时发生的短沟道效应较为较着。短沟道效应是由以下五种身分引发的，这五种身分又是因为偏离了抱负按比例减少实际而产生的：
（1）因为电源电压没能按比例减少而引发的电场增大；
（2）内建电势既不能按比例减少又不能疏忽；
（3）源漏结深不能也不轻易按比例减小；
（4）衬底搀杂浓度的增添引发载流子迁徙率的降落；
（5）亚阈值斜率不能按比例减少。

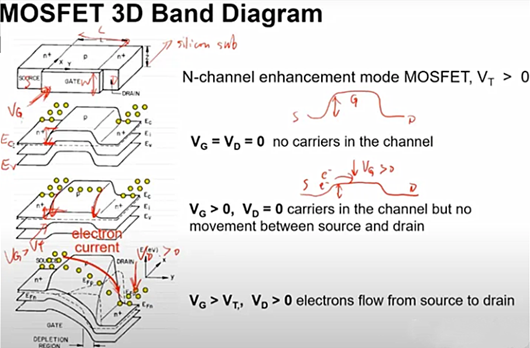

MOSFET3D能带图：
以下图所示，咱们可以或许直观看到能带在MOSFET中的表现，以NMOS为例，当加了Vgs电压时，Vgs将在Gate外表的能带向下拉（下面图中的第三个图例），使得电子加倍轻易穿过沟道，但因为此时Drain未加电压，能带地位不产生变更，以是此时不电流流过。
当Drain加电压以后（下面图中的第四个图例），Drain处的能带被向下拉，从而从Source -> Channel -> Drain 构成了一个能级差，致使电子可以或许沿着这条途径活动。

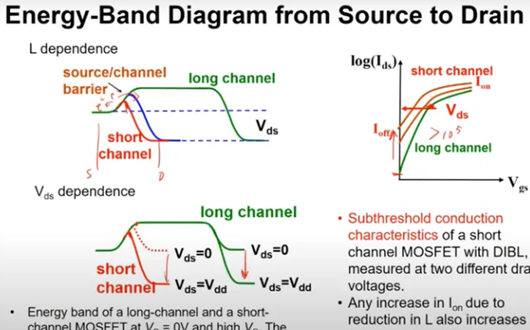

从能带图角度来看短沟效应：
懂得了下面的MOSFET的能带图，咱们看下图，从图中可以或许得出：
a. 对短沟道（L很小）的MOS管，因为Source和Drain的间隔太近，致使Channel的能带被向下拉，是以致使了处于Cut-Off状况下的器件leakage会增大（因为沟道的势垒降落了，在常温下热激起的电子会有更多可以或许超出沟道势垒，从Source跑到Drain处）。这个效应对亚阈值泄电流的影响很大！
b. 若是咱们增大Vds的值，因为Source和Drain的间隔太近，Drain的势垒降落会致使Channel的势垒降落，从而致使沟道电流Id对Vds的敏理性增大。这也是传说中的漏诱生势垒降落效应 （DIBL）
c. 以是，若是咱们想持续经由过程减小沟道L值来增大开启电流，道理：
因为短沟效应，MOS管的关断电流会显现指数级增大。
