大功率逆变器电路分享,道理图具体阐发-KIA MOS管
信息来历：本站 日期：2024-06-11

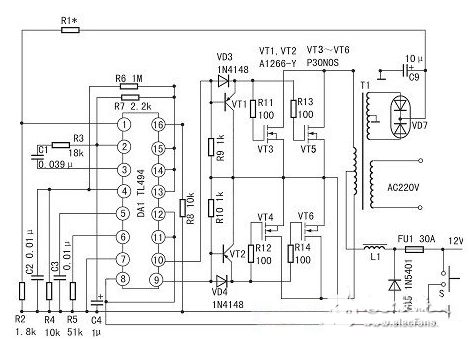

下图为操纵TL494组成的400W大功率稳压逆变器电路。它激式变更局部接纳TL494，VT1、VT2、VD3、VD4组成灌电流驱动电路，驱动两路各两只60V/30A的MOSFET开关管。如需进步输入功率，每路可接纳3～4只开关管并联操纵，电路不变。
第1、2脚组成稳压取样、偏差缩小体系，正相输入端1脚输入逆变器次级取样绕组整流输入的15V直流电压，经R1、R2分压，使第1脚在逆变器一般任务时有近4.7～5.6V取样电压。反相输入端2脚输入5V基准电压（由14脚输入）。
当输入电压下降时，1脚电压下降，偏差缩小器输入低电平，经由过程PWM电路使输入电压下降。一般时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。此时输入AC电压为235V（方波电压）。
第4脚外接R6、R4、C2设定死区时候。一般电压值为0.01V。第5、6脚外接CT、RT设定振荡器三角波频次为100Hz。一般时5脚电压值为1.75V，6脚电压值为3.73V。第7脚为共地。第8、11脚为外部驱动输入三极管集电极，第12脚为TL494前级供电端，此三端经由过程开关S节制TL494的启动/遏制，作为逆变器的节制开关。
当S1关断时，TL494无输入脉冲，是以开关管VT4～VT6无任何电流。S1接通时，此三脚电压值为蓄电池的正极电压。第9、10脚为外部驱动级三极管发射极，输入两路时序差别的正脉冲。一般时电压值为1.8V。
第13、14、15脚此中14脚输入5V基准电压，使13脚有5V高电平，节制门电路，触发器输入两路驱动脉冲，用于推挽开关电路。第15脚外接5V电压，组成偏差缩小器反相输入基准电压，以使同相输入端16脚组成高电平掩护输入端。
此接法中，当第16脚输入大于5V的高电日常平凡，可经由过程稳压感化下降输入电压，或关断驱动脉冲而完成掩护。在它激逆变器中输入超压的能够性几近不，故该电路中第16脚未用，由电阻R8接地。

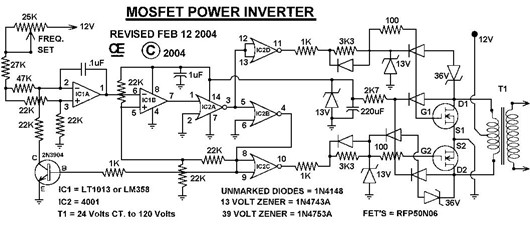

该功率逆变器电路将供给很是不变的“方波”输入电压。操纵频次由电位器决议，凡是设置为60 Hz。能够利用各类“现成的”变压器。或自界说风本身以取得最好结果。
额外的MOS管能够并联以取得更高的功率。倡议在电源线上装置“保险丝”并一直毗连“负载”，同时接通电源。保险丝额外电压为32伏，每100瓦输入应约莫为10安培。电源引线必须充足重，以处置此高电流耗损。恰当的散热器应当用在RFP50N06上。
