同步整流手艺接纳通态电阻极低的电力MOSFET来代替整流二极管，能大大下降整流电路的消耗，进步DC/DC变更器的效力，知足高压、大电流整流器的须要。
高压大电流的电力MOSFET的导通压降与二极管比拟要低的多。接纳高压电力MOSFET作为整流器件可进步电路效力,加重散热压力，有益于实现此类电源的小型化。

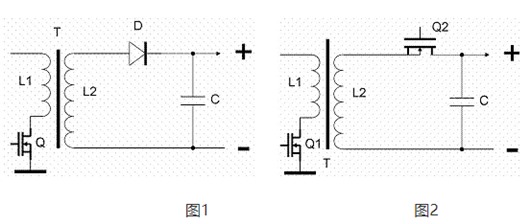

图1所示；是传统的开关电源整流电路，图1中Q是开关管；T是开关变压器；D是整流二极管；C是滤波电容。
图2所示；是用MOS管Q2代替整流二极管D的开关电源整流电路。从图2中能够看到；原图1中的整流二极管D被MOS管Q2所代替。

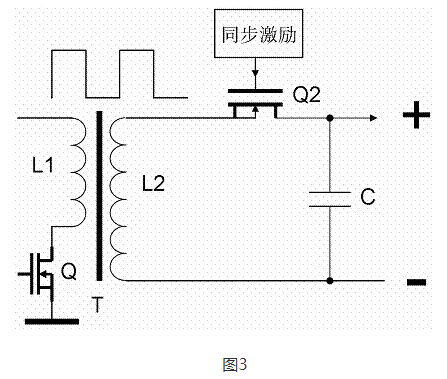

在图1中，二极管D是具备单领导电性，能够自力的实现开关变压器次级L2两头的交变电势的整流任务。而图2中的Q2是一个MOS管，是一个受栅极电压节制的双领导通的开关元件，单单独身并不具备单领导电性，在图2顶用Q2（MOSFET)代替整流二极管作为单领导电的整流任务，就必须在Q2的栅极施加一个和被整流电压振幅同步变更的同步鼓励旌旗灯号，就能够起到和整流二极管不异的整流结果，如图3所示。
同步整流电路的任务道理及进程：

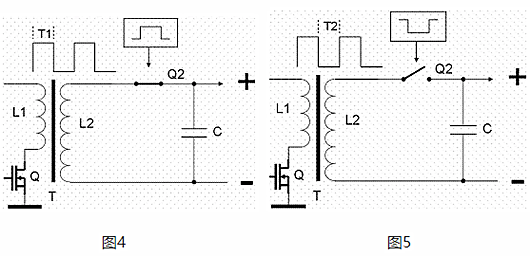

在T1时候，图4所示：L2上端为“正”，Q2的鼓励电路给Q2供给一个节制Q2导通的高电平，Q2导通输入为“正”对电容C充电，并输入对负载供电。在T2时候，图5所示：L2上端为“负”，Q2的鼓励电路给Q2供给一个节制Q2停止的低电平，Q2停止输入为“零”，这时候候由电容C在T1时候所充的电能保持对负载的供电。
能够看出；用MOSFET代替通俗具备单领导电机能整流二极管的整流电路，其电路的感化、结果完整一样，可是在电路上必须要增添一个节制Q2（MOSFET）“导通/封闭”和被整流电压相位同步的鼓励电路，以是接纳MOSFET代替通俗二极管的整流电路称为同步整流电路。
接纳MOSFET作为整流元件的优胜性
接纳低导通电阻的MOS管作为整流元件比本来二极管整流下降了消耗。MOS管是一个受栅极电压节制的双领导通的开关元件，单单独身并不具备单领导电性。用它来作为整流元件利用就必须奇妙的给MOS管施加一个和被整流交变电压同步的驱动旌旗灯号，在被整流电压正半殷勤来时节制MOS管导通，负半殷勤来时节制MOS管停止就能够够了，由于MOS管的导通和封闭必须和被整流电压相位同步；以是称为同步整流器，研讨这项手艺便是同步整流手艺。
