电动车节制器的首要感化是用来控制电动车机电的，须要节制包含机电启动、机电转速、刹车断电等。一个电动车节制器上面有很是多的接线，每个接线都有其感化，它们配合组成了一个完全的电动车节制体系。

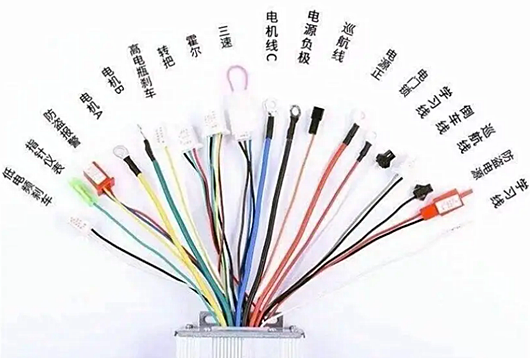

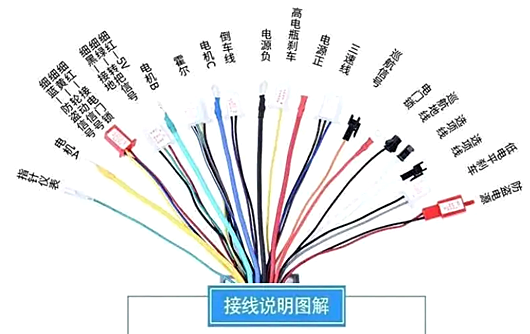

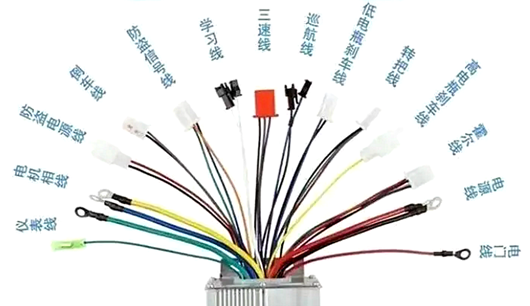

分享三种经常使用的节制器，转把线、挡位线、电门锁线、机电霍尔线等主要的都有，三张图教你学会接线维修。上面是电动车节制器接线图和线路图，和接线体例：

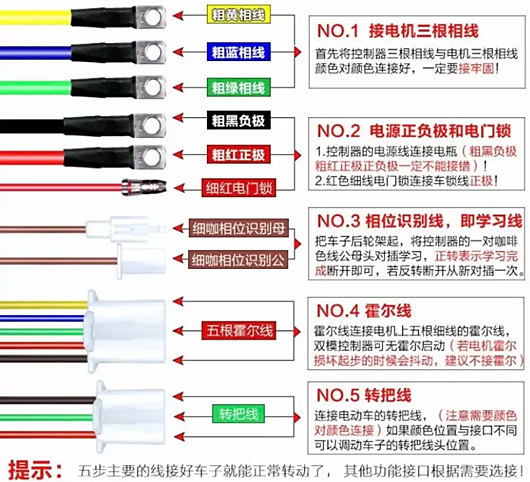

电动车节制器接线体例：
第一步：明白电源正负极，和电门锁线。
把万用表打直流档上，再把万用表的负极黑线接在电池的负极上，而后用万用表的正极红线一个一个量，有电压的是正极略微比电源电压高点、无电压的是负极。
第二步：毗连电源线和电门锁线。
节制器电源线粗红色的是正极，粗玄色的是负极。接好后翻开钥匙，再量量电源电压和电门锁线的电压是否是普通，而后在别离量转把线的电源电压5V摆布红黑线，霍尔线的电源电压5V摆布红黑线别忘了万用表打到直流档上。
第三步：电压普通对接红色进修线。
若反转拔开在对接一次，机电正转后拔开进修线。接转把线，普通按色彩接就可以够了，若还不能够有能够转把坏掉了，那末拔掉转把线，间接毗连节制器转把线的红线和绿线。机电普通转，证实转把有题目，换个转把。
第四步：电车上各个线甚么意义简直定体例。
顺着机电找到机电3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把能够找到2根刹车线。拆开电瓶能够看到“+”电源正极“-”电源负极。总的来讲按大件找，按大件装置，最轻易懂得最精确。
第五步：测试霍尔黑白的体例。
整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认节制器有5V电源输入，再用黑表笔接在霍尔的地线，红表笔别离接三根旌旗灯号线，在量的同时，用手悄悄动弹机电，霍尔普通时，万用表会0V--5V的脉冲电压的数据显现，若是测某只霍尔时不脉冲电压，则这只霍尔就坏了，这类环境也能够用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的;若是指针不摆动，霍尔是坏的用这类体例是最为靠得住的体例，条件是带电操纵。
第六步：接仪表线和找出转把线。

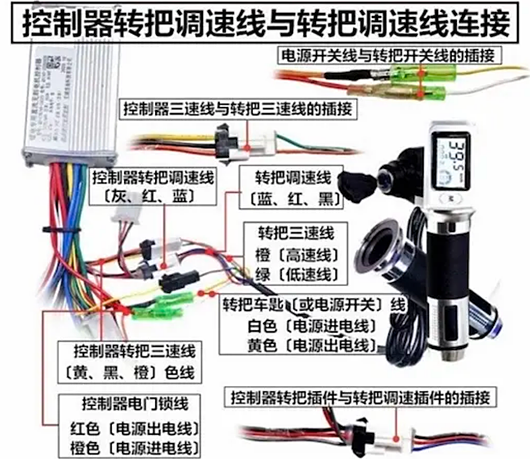

拆开仪表会发明仪表有2根线，一根接在防盗接口上一根在节制器的仪表线上。拆下转把会发明转把就3根线，对着色彩就可以够找到了，或用万用表丈量。
第七步：接刹车断电线。
拆下刹把会发明刹把有2根线刹把便是一个常开开关，把这2根线间接接在节制器刹车断电上就可以够了。
第八步：自进修的启动。
装置实现后用脚踏称把撑起整车后，毗连好节制器将进修线对插再翻开电门锁，这时会进入自进修，当动弹普通后，如发明机电运转标的目的相反就调一下调速转把，就可以转变机电运转标的目的，而后拨开进修线便可。
