升压电路首要用于将低电压降落到所需的电压程度，而降压电路则将高电压降落到所需的电压程度。
升压电路的任务道理是操纵交换电源的周期性变更发生高电压脉冲，而后经由进程电感和电容停止贮存和滤波，终究输入所需的高电压。
这类电路普遍操纵于须要高电压输入的场所，如扫描电子显微镜、灯胆点亮掩护、医疗东西等范畴。另外，在太阳能微风能范畴，升压电路也被用来将低电压的直流电转换为高电压的直流电以便贮存或保送到电网上。
降压电路凡是接纳降压电路布局，由开关元件和变压器构成，合用于将输入电压变低为输入电压的操纵。
降压式开关电源常被操纵于电子装备、LED照明等场所，由于这些装备凡是须要低电压直流电源来任务。
降压式开关电源绝对升压式开关电源具备更高的转换效力，但元件本钱绝对较高，由于须要更大的电感元件以降落电源涟漪电压。
小结：升压电路和降压电路的首要区分在于它们的任务道理、操纵场所和输入电压的巨细。
升压电路图
在领会BOOST电路时，要学会若何阐发最简略的升压电路框图。如图：
起首辨认每一个元件根基功效：
电感：储能i电感；
MOS管：开关感化；
二极管：续流；
电容：储能电容。
领会升压电路的道理，要大白Vout和Vin的不同。以是咱们从Vout与Vin阐发便能够大白升压电路的道理。
在阐发之前须要记着一句定理：
伏秒积均衡：即伏秒准绳，处于不变状况的电感，开关导通时候（电流回升段）的伏秒数须与开关关断（电流降落段）时的伏秒数在数值上相称。
按照公式U=Ldi/dt；==Udt=Ldi
起首咱们要从电感阐发。
Uon * ton=Uoff * toff
当MOS=ON时：Uon=Uin；ton=DT; //D是开启时占空比。
当MOS=off时：Uoff=Uout-VIN；toff=（1-D)T；
代入公式后
<ul><li>Uin * DT=Uout-VIN * （1-D）T；
计较后得出：</li><li>Vout/Vin=1/(1-D)；由于D＜1，以是输入电压比输入电压＞1则该电路完成升压。
注重：在设想升压电路上，线路上触及续流二极管极其主要，在升压进程中，VOUT逐步变大，二极管避免输入电压倒灌至输入致使电路破坏。
降压电路图

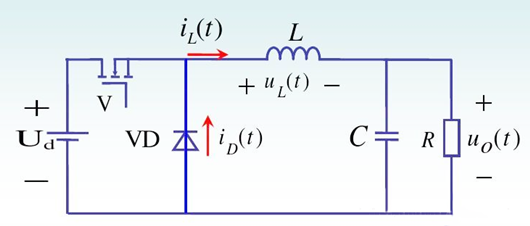

降压电路道理和升压大抵一样，也从输入和输入的角度阐发降压道理。
按照伏秒积均衡：
<ul><li>Von * DT=Voff * (1-D)T
当ON时电感电压VL=Vin-Vout，OFF时VL=Vout；
(Vin-Vout) * DT=Vout * (1-D)T
计较得出输入电压比输入电压=D ，又D＜1 则输入大于输入电压，是以处于降压。
