光伏逆变器的任务道理首要基于逆变电路，该电路经由过程电力电子开关的导通与关断，实现直流电到交换电的转换。
光伏逆变器是毗连光伏电池板和电网之间的电力电子装备，首要功效是将电池板发生的直流电（DC）经由过程功率模块转换成能够并网的交换电（AC）。
按照利用场合的差别，光伏逆变器能够分为集合式逆变器、组串式逆变器和微型逆变器等。集合式逆变器合用于大型光伏电站，能够将多个光伏组件发生的直流电集合转换成交换电，而后并入电网。组串式逆变器则合用于中小型光伏电站，能够将每一个光伏组件发生的直流电别离转换成交换电，而后并入电网。微型逆变器则合用于家庭光伏体系，能够间接将家庭光伏组件发生的直流电转换成交换电，为家庭用电供给电力。
逆变器DC-AC逆变道理

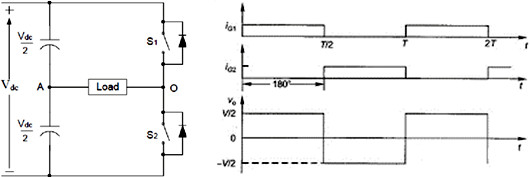

以单相逆变器为例，典范逆变任务道理以下图所示，两个开关器件（IGBT、MOSFET等）构成一个电路，为了取得一个周期的交换电压，电路中的两个开关器件S1和S2须要瓜代开关一轮，此中一个开关翻开时另外一个开关封闭。比方，为取得交换输入的正周期，器件S1翻开、S2封闭；而到负周期时，器件S2翻开而S1封闭；如斯轮回输入以下图右波形。

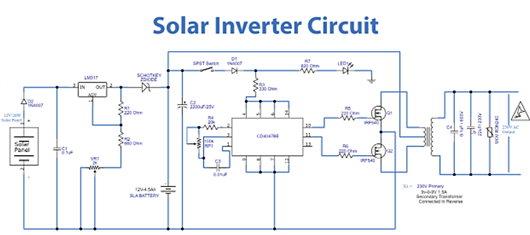

光伏逆变器电路图一
逆变器电路从电源电池供给交换电输入（AC），但电池须要供给恒定的直流电源来充电。交换输入电源必须供给这些电路，是以只能从该电路拜候交换输入。
当不交换电源插座时，咱们没法给逆变器电池充电并取得高压输入。在本文中，光伏逆变器电路装备了易于拜候的组件，让咱们无需外部交换电源插座便可为逆变器电池充电。它能够用作手持式逆变器。
这里利用单稳态/非稳态多谐振荡器IC CD4047来发生开关脉冲。该 IC 任务功耗低，接纳 14 引脚双列直插式封装。在引脚 13 处，引脚 10 处的振荡的 1/2 作为 Q，引脚 11 处的振荡作为 Q'，供给最大振荡输入 F。每一个输入引脚的占空比为 50%。

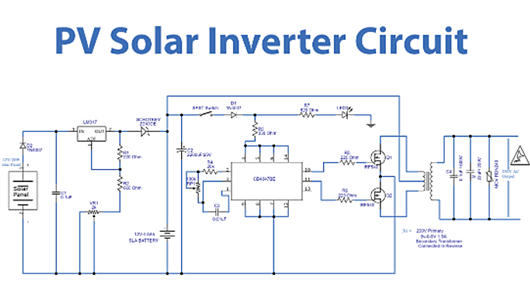

光伏逆变器电路图二
间接电源是一种在电路外部沿一个标的目的运转的电源，在无电时有助于供给电流。当不交换电源插座时，咱们没法给逆变器电池充电并取得高压输入。在这里，咱们设想了一种基于光伏的逆变器电路，其元件易于取得，能够封装为手持式逆变器。在该电路中，12 伏/20 瓦电池板用于取得输入偏置，当裸露在开放的阳光下时，它在 1600 mA 时供给 12 伏的峰值。
此刻CD4047 IC已毗连并设置装备摆设为非稳态多谐振荡器，当咱们翻开SPST开关时，该电路起头振荡。这里输入Q和Q'间接馈入开关功率MOSFET IRF540，并驱动X1变压器次级绕组。电流活动发生在特定的延续时候内，并且不延续特定的延续时候。因而感到出变更的电磁铁，低级绕组线圈发生电动势，从而获得交换电输入。输入电压/频次会按照绕组数目和开关频次而变更。
