MOSFET是场效应晶体管中首要的一种。在FET中，MESFET(Metal-Semiconductor FET，金属-半导体-场效应晶体管)和JFET(Junction FET，结型场效应晶体管)凡是是埋沟器件，而MODFET(Modulation-Doped FET，调制搀杂场效应晶体管)凡是是外表器件。MOSFET和MISFET(Metal-Insulator-Semiconductor FET，金属-绝缘层-半导体场效应晶体管)既能够或许接纳埋沟情势，也能够或许接纳外表沟道情势，现实上，它们更多为外表沟道器件。

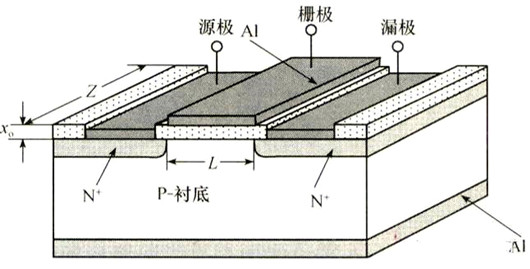

MOSFET根基布局

MOSFET的焦点是由金属-氧化物-半导体布局构成的MOS电容。当MOS电容两头外加电压时，氧化物-半导体界面四周的半导体能带产生曲折。在氧化层-半导体界面处导带和价带绝对费米能级的位置与MOS电容上所加电压有关，是以经由进程施加恰当的偏置电压，半导体外表的特点能够或许从p型转变为n型，也能够或许从n型转变为p型。

mosfet建造工艺

1.晶圆制备

硅是地壳内第二丰硕的元素，而脱氧后的沙子（特别是石英）最多包罗25％的硅元素，以二氧化硅(SiO?)的情势存在，这也是半导体建造财产的根本。经由进程多步净化取得可用于半导体建造品质的硅，大名为电子级硅（EGS），平均每百万个硅原子中最多只要一个杂质原子。以12英寸/300毫米晶圆级为例，起首，将多晶硅溶化在石英炉中，而后依托一根石英棒渐渐的拉出纯洁的单晶硅棒，这一熔炼提纯进程被称为拉单晶。取得的单晶硅棒全体呈圆柱形，每根品质约100公斤，此时硅的纯度到达99.9999%。用金刚石刀把硅棒横向切割成具备必然厚度的圆形单个硅片，这便是咱们常说的晶圆 (Wafer)。切割出来的晶圆颠末抛光后变得几近完善无瑕，其外表乃至能够或许用来看成镜子。

在尔后的每道加工步骤中，在每步的热处置（包含氧化、分散、离子注入退火、淀积等）之前都必须停止硅片的化学洗濯。硅片洗濯的目标是，去除硅片外表沾污的无机物、颗粒、金属杂质、天然氧化层等净化物以保障器件的杰出机能，这些净化物能够或许来自建造进程中的人体、氛围、水或装备。

2.氧化工艺

二氧化硅是微电子工艺中接纳最多的介质薄膜。二氧化硅在工艺中有着遍及的用处，如器件的断绝与掩护、外表钝化、作为栅氧电介质和金属层间介质层等等。按照氧化剂的差别，氧化普通分为干氧氧化、水汽氧化和湿氧氧化。

二氧化硅是一种坚固无孔的资料，能够或许作为有用反对层，用来掩护和断绝器件。凡是晶体管的电断绝能够或许用LOCOS或STI工艺，而STI（浅沟槽断绝手艺）用淀积的二氧化硅做首要的介质资料。

二氧化硅薄膜的制备体例有热氧化、化学气相淀积、物理法淀积和阳极氧化法等。此中热氧化法是最经常利用的氧化体例，热氧化法指硅片与氧化剂在低温下反映成长出一层SiO?膜，须要耗损硅衬底，是一种本征氧化法。罕见的热氧化装备首要有程度式和垂直式两种。程度炉管反映炉是最早操纵也一向持续至今的一种热氧化炉。首要用在氧化、分散、热处置及各类淀积工艺中。而在垂直立式炉管氧化炉中，硅片程度安排，承载舟不会因重力而产生曲折，垂直炉后天向上的热流性使热氧化工艺平均性比程度式炉好。

3.分散工艺

将所需杂质按请求的浓度和散布掺入半导体资料中划定的地区，以到达转变资料导电范例或电学性子，罕见搀杂杂质包含磷、硼、砷和锑等。在集成电路建造中，首要的搀杂体例有分散法和离子注入法。分散是指在约1000摄氏度的低温、p型或n型杂质氛围中，使杂质向衬底硅片简直定地区内分散，完成半导体定域、定量搀杂的一种工艺体例，也称为热分散。其物理道理是物资的随机热活动趋势于下降其浓度梯度，存在一个从高浓度区向低浓度区的净挪动。分散工艺的用处包含在MOS建造中构成源区和漏区，在双极器件中构成基区、发射区和分散电阻区等等。

同时，按照分散杂质在常温下所处的状况，分散又能够或许分为固态源分散、液态源分散和蔼态源分散。分散工艺也首要存在以下题目：不能切确节制搀杂浓度和散布，横向效应大；不合适低剂量、浅散布搀杂工艺。跟着器件尺寸减少，杂质散布请求愈来愈浅，搀杂精度请求愈来愈高，是以，分散工艺在1980年月后慢慢被离子注入搀杂手艺代替。

4.薄膜淀积工艺

薄膜淀积是芯片加工进程中一个相当首要的工艺步骤，经由进程淀积工艺能够或许在硅片上成长各类导电薄膜层、半导体薄膜和绝缘薄膜层。各类差别范例的薄膜淀积到硅片上，在某些环境下，这些薄膜成为器件布局中的一个完全局部，别的一些薄膜则会充任工艺进程中的就义品，在后续工艺中被去掉。薄膜淀积也是会在构成进程中不时耗损晶片或衬底资料。此中，若是衬底资料也是构成薄膜的元素之一，如硅氧化成长成二氧化硅，称为薄膜成长。薄膜淀积工艺能够或许分为两类：化学气相淀积（CVD）和物理气相淀积（PVD）。CVD是指操纵化学反映天生所需的薄膜资料，使一种或多种气体流进须要镀膜硅片的腔体中，在很多环境下硅片被加热，产生化学反映，固态天生物留在硅片外表上。

CVD经常利用于各类介质和半导体资料的淀积，如二氧化硅、多晶硅、氮化硅等。PVD是指操纵物理机制制备所需薄膜资料，将原子或份子由（靶）源气相转移到衬底外表构成薄膜，经常利用于金属薄膜的制备，包含蒸发和溅射等。

CVD首要用于介质资料和半导体资料薄膜的制备，淀积速度受气相传输和外表化学反映的束缚。权衡薄膜特点的黑白规范在于，起首具备高纯度和高密度，好的厚度平均性，其次须要具备好的台阶笼盖能力与对衬底资料和基层膜的附着性，须要有添补精深宽比空隙的能力。跟着集成电路特点尺寸的不时减少和深宽比的进步，金属的CVD工艺成为此后成长的重点。

其余的淀积手艺还包含离子镀膜、溶液镀膜（化学反映堆积、阳极氧化法、电镀法等）、扭转涂布法等等。

5.光刻和刻蚀工艺

光刻手艺是触及到暴光装备、感光资料、刻蚀装备和其余各类工艺的综合手艺，是指经由进程暴光和挑选性化学侵蚀等工序将掩模版上的集成电路图形印制到硅片上的紧密外表加工手艺，电路布局则先以图形的情势建造在叫掩模版的石英模板上。紫外光透过掩模版把图形转移到硅片外表的光敏薄膜上，接着停止刻蚀和离子注入。

刻蚀是指用化学、物理、或同时操纵物理和化学的体例，有挑选地把没被抗蚀剂掩护的待侵蚀介质薄膜或金属膜去除，从而完成把掩模图形转移到介质或金属层上。固然，光刻和刻蚀是两个差别的加工工艺，但由于这两个工艺只要持续停止，能力完成真正意思上的图形转移，以是在工艺线上，这两个工艺是放在统一工序，是以偶然也将这两个工艺步骤统称为光刻。

6.离子注入工艺

离子注入手艺是在1960年月成长起来的，今朝是集成电路建造中占主导位置的一种搀杂手艺。大大都半导体中都须要构成必然的搀杂区。搀杂剂能够或许是檀越(n型)或受主(p型)，对硅最遍及的n型搀杂剂是砷、磷和锑，而最遍及的p型搀杂剂是硼。其根基道理是将杂质原子颠末离化变成带点的杂质离子，并使其在电场中加速，取得必然的能量后，直接轰击到半导体基片内，使之在体内构成必然的杂质散布。普通CMOS工艺流程须要6~12次离子注入。典范的离子注入工艺参数：室温注入低温退火，注入能量5~500KeV，剂量约10^11~10^16/cm^2，注入深度平均可达10nm~10um。与分散比拟，离子注入剂量平均，杂质散布矫捷，横向分散小，且工艺反复性好，但错误谬误为易形成晶格毁伤。在超浅结、轻搀杂漏区(LDD)和绝缘层上硅手艺(SOI)中均利用到离子注入工艺。

离子注入可分为直接注入法、直接注入法和屡次注入法。直接注入望文生义，离子在光刻窗口直接注入衬底，射程远，重搀杂时接纳；直接注入是经由进程薄膜或光刻胶注入衬底，净化少，能够或许切确取得外表浓度；屡次注入经由进程屡次注入使杂质纵向散布切确可控，也能够或许使杂质散布为设想的外形。

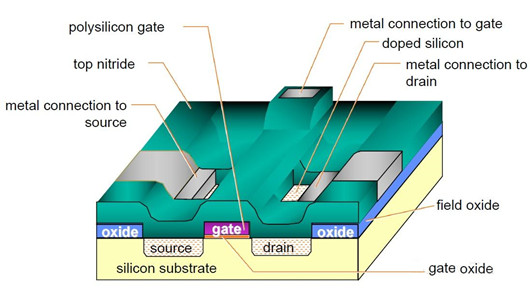

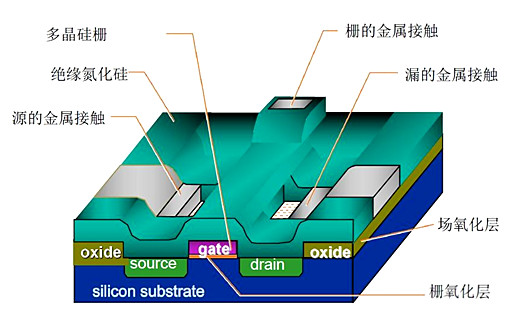

至此为止，单个MOSFET器件在工艺上已根基成型，最外层的氮化硅起到绝缘与掩护的感化。以后便是刻蚀源区、漏区与栅极对应的一局部氮化硅，显露欧姆打仗孔完成终究的电气毗连。咱们经由进程物理气相淀积(PVD)淀积欧姆打仗金属层。

7.平展化工艺

在集成电路工艺成长进程中，跟着加工层数的增添，呈现了外表的台阶高度差愈来愈大的题目。台阶高差越大，给光刻带来的困难之一是涂布的光刻胶厚度相差太大，光刻后的线条粗细不均。由此产生的处理体例便是平展化手艺，其目标在于把随硅片外表升沉的介电层加以平展化，进步后续金属层建造的品质。传统的平展化手艺有反刻法、BPSG回流法和SOG旋涂玻璃法。

跟着线宽的减小和集成度的不时增添，硅片的周全平展化势在必行。CMP（Chemical Machine Polishing）化学机器抛光是独一一种能够或许供给硅片周全平展化的工艺。CMP起头操纵于抛光金属钨来建造钨插塞及嵌入式的金属布局，今朝首要经由进程对金属层间介电层的抛光，来到达硅片的周全平展化。CMP经由进程硅片和抛秃顶之间绝对活动来完成，在硅片和抛秃顶之间有磨料，外表资料与磨料产生化学反映天生绝对轻易去除的表层，并同时施加压力平展化外表，也能够或许选用恰当的磨料和抛光垫来抛光金属和介质层。CMP长处是全局平展化，改良了金属台阶笼盖，供给建造金属图形的一种体例（大马士革法），能够或许不须要等离子刻蚀，而绝对干法刻蚀装备不操纵风险气体。
