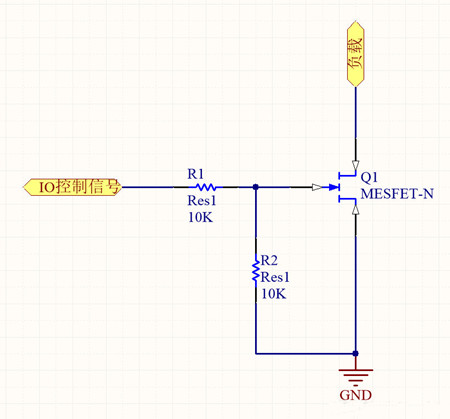

导通前提：Vgs＞Vth，R1、R2的感化是为了给G、S之间缔造一个Vgs电压，不须要去关怀G、D之间的电压干系（只要不到达击穿电压）。别的S极不必然须要接地，只须要知足Vg与Vs之间的一个电势差大于Vth，MOS管仍然可以或许起到一个开关感化。
须要注重的事变：
（1）注重IO口的最大驱动峰值电流，差别芯片的IO口驱动才能不一样。
（2）领会MOS管的寄生电容，若是寄生电容值较大，导通须要的能量越大，若是IO口的输出电流峰值较小，管子导通就绝对较慢。
这里咱们利用NPN和NMOS管停止开关设想（如图四），当Q2输出低电平时辰，三极管Q2不导通，MOS管Q1的Vgs=0，MOS管Q1不导通。当Q2输出电平为高时，三极管导通，MOS管Q1的Vgs＞Vth，MOS管Q1导通。
须要注重的事变：
（1）注重MOS管 D、S之间的二极管的标的目的，不导通的时辰，二极管标的目的应当与电源输出标的目的相反。
（2）因为MOS管导通的时辰存在内阻，以是MOS管输出电压小于现实输出电压。
总结：在选MOS管做开关时，起首选MOS管的Vds电压和其Vth开启电压，再便是Id电流值是不是知足体系须要，固然在这些都知足的前提下，咱们也不能健忘对于MOS管所产生的寄生电容，当咱们挑选的节制IO口因为带载才能较弱，而MOS管之间存在较大的寄生电容，这时候咱们的开关就不能实时呼应，而后再斟酌封装、功耗、价钱之类主要一些的身分，以上是用N沟道MOS管举例，P沟道MOS管根基也是一样的道理。
