当栅极（G）接高电日常平凡，源极（S）和漏极（D）之间的导电通道被打开，电流能够经由过程；当栅极接低电日常平凡，导电通道被封闭，电流没法经由过程。是以，经由过程节制栅极的电平，能够完成MOS管开关的开关功效。
P沟道MOS管开关电路
PMOS的特征，Vgs小于必然的值就会导通，合合用于源极接VCC时的环境（高端驱动）。须要注重的是，Vgs指的是栅极G与源极S的电压，即栅极低于电源必然电压就导通，而非绝对地的电压。可是因为PMOS导通内阻比拟大，以是只合用低功率的环境。大功率依然利用N沟道MOS管。如图所示。
N沟道MOS管开关电路
NMOS的特征，Vgs大于必然的值就会导通，合合用于源极接地时的环境（低端驱动），只需栅极电压大于参数手册中给定的Vgs就能够，漏极D接电源，源极S接地。须要注重的是Vgs指的是栅极G与源极S的压差，以是当NMOS作为高端驱动时辰，当漏极D与源极S导通时，漏极D与源极S电势相称，那末栅极G必须高于源极S与漏极D电压，漏极D与源极S能力持续导通。如图所示。
电源节制电路
在电源节制电路中，MOS开关凡是用于节制电源的通断。经由过程将MOS开关的源极和漏极毗连到电源和地之间，能够将电源与负载毗连或断开。这类毗连体例合用于须要频仍节制电源通断的利用，如开关电源、机电驱动等。
旌旗灯号传输电路
在旌旗灯号传输电路中，MOS开关凡是用于传输数字旌旗灯号或摹拟旌旗灯号。经由过程将MOS开关的源极和漏极毗连到旌旗灯号源和负载之间，能够完成旌旗灯号的通断节制。这类毗连体例合用于须要高速、高精度的旌旗灯号传输利用，如数字通讯、音频处置等。
功率缩小电路
在功率缩小电路中，MOS开关凡是用于完成功率的缩小或切换。经由过程将MOS开关的源极和漏极毗连到功率缩小器的输入和输入之间，能够完成功率的缩小或切换。这类毗连体例合用于须要大功率输入的利用，如音频缩小器、功率缩小器等。
MOS管用作开关时在电路中的毗连体例

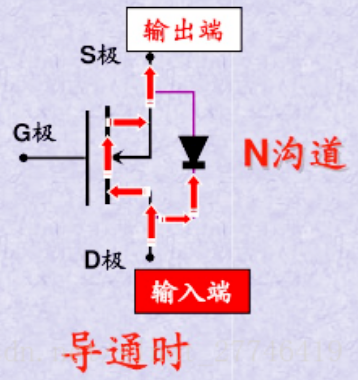

NMOS：D极接输入，S极接输入
栅极G高电平，源极S接输入，漏极D接输入，MOS管导通；
栅极G低电平便是停止；

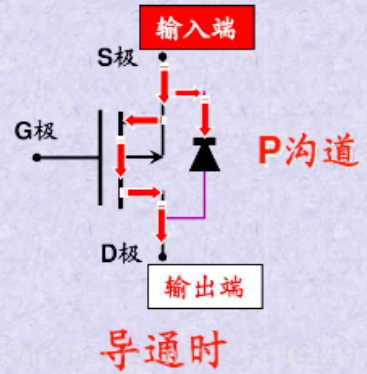

PMOS：S极接输入，D极接输入
栅极G低电平，源极S接输入，漏极D接输入，MOS管导通；
栅极G高电平便是停止。
