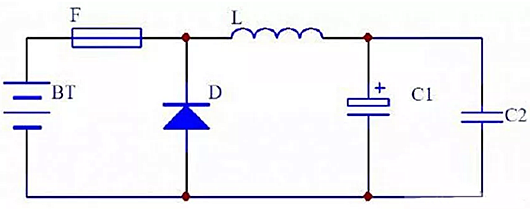

若是逆变器不防反接电路，在输出电池接反的环境下常常会形成灾害性的结果，轻则销毁保险丝，重则销毁大局部电路。在逆变器中防反接掩护电路首要有三种：反并肖特基二极管构成的防反接掩护电路，如图1所示。
由图1能够看出，当电池接反时，肖特基二极管D导通，F被销毁。若是前面是推挽布局的主变更电路，两推挽开关MOS管的寄生二极管的也相称于和D并联，但压降比肖特基大很多，耐刹时电流的打击能力也低于肖特基二极管D，如许就防止了大电流经由过程MOS管的寄生二极管，从而掩护了两推挽开关MOS管。
这类防反接掩护电路布局简略，不会影响效力，但掩护后会销毁保险丝F，须要从头改换能力规复一般任务。

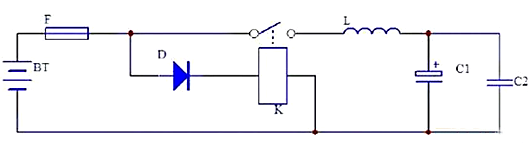

接纳继电器的防反接掩护电路，根基电路如图2：
由图中能够看出，若是电池接反，D反偏，继电器K的线圈不电流经由过程，触点不能吸合，逆变器供电被堵截。这类防反接掩护电路结果比拟好，不会销毁保险丝F，但体积比拟大，继电器的触点的寿命无限。

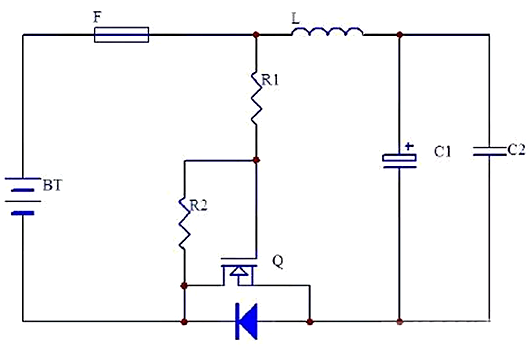

接纳MOS管的防反接掩护电路，根基电路以下图3：
图3中D为防反接MOS的寄生二极管，便于阐发道理画出来了。当电池极性未接反时，D正偏导通，Q的GS极由电池正极颠末F、R1、D回到电池负极获得正偏而导通。Q导通后的压降比D的压降小很多，以是Q导通后会使D得不到充足的正向电压而停止;
当电池极性接反时，D会因为反偏而停止，Q也会因为GS反偏而停止，逆变器不能启动。这类防反接掩护电路因为不接纳机器触点开关而具备比拟长的利用寿命，也不会像反并肖特基二极管构成的防反接掩护电路那样销毁保险丝F.因此获得普遍利用，错误谬误是MOS导通时具备必然的消耗。充足通顺无阻地经由过程比拟大的电流还坚持比拟低的消耗。
