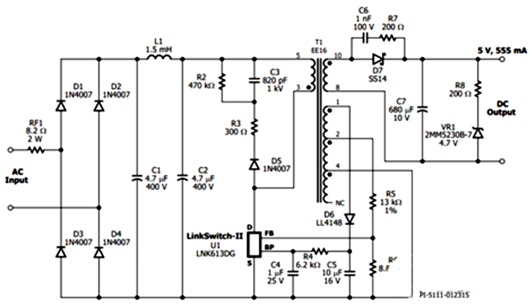

led驱动电源电路图以下：
输入整流局部：阐发高压输入整流电路的详细参数，而后拔取详细保险整流二极管的规格，由于咱们的功率比拟低，能够拔取线绕电阻作为保险，用1N4007做整流管若是功率较大要选用其余耐流更高的整流二极管。
整流滤波局部：若EMI请求较严，可增添以下π型电路，若请求没那末严酷，能够只用一个滤波电容，电容跟电感的详细容量跟感量，按照总功率拔取。
驱动电路局部：颠末R3的电流转化为电压，反应给IC节制输入电流，在低级绕组加DRC接收电路，由于咱们是内置mos管，驱动电路已集成在IC电路内，以是驱动mos电路不做讲授。
IC供电与核心电路局部：经由过程赞助绕组整流滤波零丁给IC供电，经由过程R5与R6阻值的比例来节制输入空载电压。
输入整流滤波电路局部：经由过程超快规复二极管整流和高频低阻电解滤波后，输入给负载，并在超快规复二极管上加RC电路滤波，经由过程超快规复二极管反向波形调试来拔取电阻电容，以最大按捺二极管的反向尖峰，在输入端加假负载，普通设想假负载会消耗3毫安电流。
利用ICSG3525A设想的简略且易于构建的10W白光LEDPWM驱动电路。OnSemiconductor的ICSG3525A是一款脉宽调制器节制电路，用于设想一切范例的开关电源时，可供给更高的机能和更少的内部部件数目。
ICSG3525A的任务电压规模为8.0V至35V。它能够在100Hz至40KHz规模内振荡输入频次，合适大大都LED驱动电路设想。它具备锁存PWM功效以防止呈现多个脉冲。该IC接纳SMD和THT封装。
ICSG3525用作10W白光LEDPWM驱动器。这里振荡器频次规模(fosc)由振荡器按时电阻器RT和振荡器按时电容器CT的值决议。

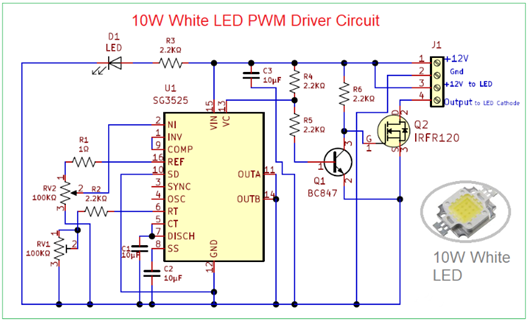

在此LED驱动电路中，一个10瓦白光LED以+12V毗连到LED引脚并输入到LED阴极。MOSFETIRFR120充任开关器件，按照VC引脚的输入经由过程Q1晶体管驱动LED。在该电路中，经由过程转变RV1和RV2的值，咱们能够调理10WLED的调光和亮度程度。

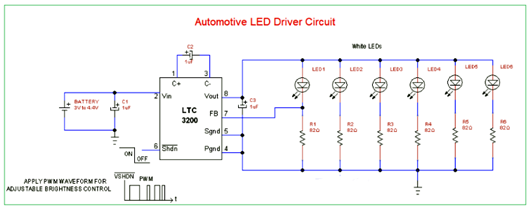

汽车利用中应利用高能效LED驱动电路，以改良电池机能，这里的汽车LED驱动电路由线性手艺的低噪声、稳压电荷泵DC/DC转换器ICLTC3200构成。
该IC将以低噪声恒定频次操纵供给高达100mA的输入电流，其输入电压在2.7V至4.5V之间，并且具备该IC的电路能够不须要电感元件。它可用于白光LED背光和汽车利用。
LTC3200是恒定频次开关电容器电压倍增器，它可经由过程2.7V至4.5V输入发生稳压输入电压，输入电流高达100mA。它只须要很少的内部操纵组件，是以削减了BOM。该IC和电路设想用于低电压和低电流任务。若是您想在汽车利用中利用该电路，请利用稳压器将电池电压和电流调至4V。不然您能够利用内部电池。
