开关直流升压电路能够使输出电压比输出电压高。首要利用于直流电念头传动、单相功率因数校订（PFC）电路及其他交直流电源中。
开关升压电路道理
假设阿谁开关（三极管或mos管）已断开了很长时候，一切的元件都处于抱负状况，电容电压即是输出电压。上面要分充电和放电两个局部来申明这个电路。
充电进程
在充电进程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线取代。这时候候，输出电压流过电感。二极管避免电容对地放电。因为输出是直流电，以是电感上的电流以必然的比率线性增添，这个比率跟电感巨细有关。跟着电感电流增添，电感里贮存了一些能量。
放电进程
如图，这是当开关断开（三极管停止）时的等效电路。当开关断开（三极管停止）时，因为电感的电流坚持特征，流经电感的电流不会顿时变为0，而是迟缓的由充电终了时的值变为0。而本来的电路已断开，因而电感只能经由进程新电路放电，即电感起头给电容充电，电容两头电压降低，此时电压已高于输出电压了。升压终了。
提及来升压进程便是一个电感的能量通报进程。充电时，电感接收能量，放电时电感放出能量。若是电容量充足大，那末在输出端就能够在放电进程中坚持一个延续的电流。若是这个通断的进程不时反复，就能够在电容两头获得高于输出电压的电压。

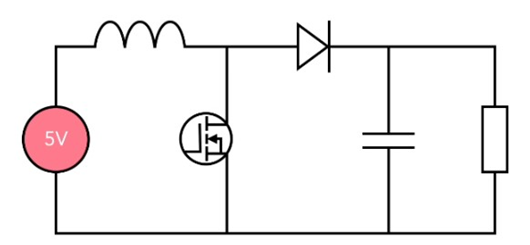

开关升压电路-boost
电路图
