整流桥的引脚凡是标有正号(+)和负号(-)和交换输入引脚。接线体例以下：
交换输入：毗连到整流桥的两个交换输入引脚。
朴重流输入：毗连到整流桥的朴重流输入引脚。
负直流输入：毗连到整流桥的负直流输入引脚。
电源负极：毗连到整流桥的负极，凡是与负直流输入引脚不异。
电源正极：毗连到整流桥的正极，凡是与朴重流输入引脚不异。
整流桥的接线体例取决于详细利用。详细接线体例能够会有所差别。
贴片整流桥怎样接线

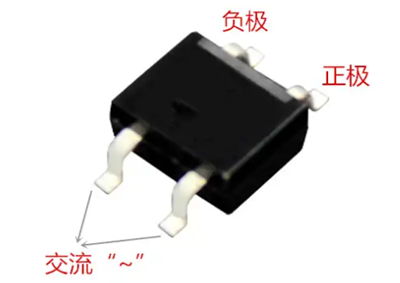

从下图，咱们能够看到贴片整流桥外部正负极与四条引脚正负极的干系，在贴片整流桥接线时，咱们就能够参照正负极准确接线。
圆桥整流桥怎样接线
在引脚中，能够清晰地看到圆桥四条引脚中有一条较长的引脚。在圆桥整流桥接线时，以这条“特别”的引脚为参照，找出整流桥的正负极而后准确接线。
细心看圆桥桥堆，发明会有一个引脚比拟较其余三个更长，这个长的引脚便是正极，和它呈对角的别的一个引脚为负极标的目的。别的两个引脚则一样为输入端，属于交换端，不分正负极，一样在电路中可用“~”表现。
方桥整流桥怎样接线
方桥整流桥接线绝对就比拟费事，四只脚的整流桥方桥一样也有一正一负极和两个交换电电源输入的叫。可是与普通的整流桥接线体例是差别的，接线时要注重应当接在哪一个地位，不能接错了。

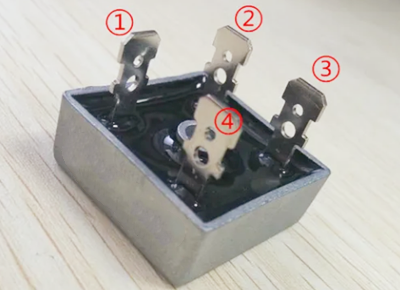

从图中，能够看到有三只脚为平行立体，只要一只脚是垂直的。图中①对应着“+”标记，是以①脚为正极；与①为对角线的③脚便是负极。余下的②和④标记表明“AC”或“~”便是交换标识，接入的是交换点，这两个脚接入电源。
1.左边为桥式整流电路外部布局图，B3作为整流正极输入，C4作为整流负极输入，A1与A2配合作为交换输入端。
2.整流桥什物产物图样式，A1与A2集成在了中间地位，正负极在最外侧。现实利用中咱们只要要将什物C4负极脚位对应毗连电路图C4点，什物B3正极脚位与电路图B3相毗连。
3.整流桥毗连体例是对什物产物在电路中的接法。普通来讲此刻大大都电路接纳高压整流体例占多数。整流桥前端是交换220V输入，进入整流桥AC交换端，由正极直流输入毗连负载用电器正极，经负载用电器负极毗连整流桥负极构成回路，实现全部电源整流的途径。
